水冷板计算一般采用EFD软件比较方便，直接在PROE里面建模，修改管道也比较容易，同时由于水冷设计一般有很多圆形管道和特征，所以在Flotherm里面计算不是太方便。

 但是EFD也有很多缺点，有限元科技小编感觉在使用过程中容易出现错误，网格数目对电脑要求较高。可能因为后处理漂亮的关系，所以很多人偏向于使用EFD。不过就有限元科技小编的体验来说，Flotherm比EFD健壮多了，稳定，不容出现错误。

 作为一个热设计人员来说，经验+软件计算才是效率最高的方式，软件计算从来都不是热设计的全部，所以最好以“辅助工具”的心态对待仿真软件，需要的时候拿来用就可以了，软件计算不了的地方可以采用其他手段达到。

 很多技术人员恨不得学会所有的仿真软件，风冷来了用Flotherm，曲面处理用EFD，碰到高阶的流体分析用Fluent，然后碰到个问题就把模型丢给软件。实话讲，这根靠天吃饭没什么区别。在没有精通软件原理和限制的前提下，你熟练的只是“操作”，而不是“设计”。说了这么多，我还是喜欢Flotherm多点。

 今天，有限元科技小编就给大家分享下：如何利用Flotherm有限元仿真分析软件模拟水冷板。

 下面就提供用Flotherm来计算一个水冷板的案例，下次碰到水冷，也不一定非要用到EFD了。

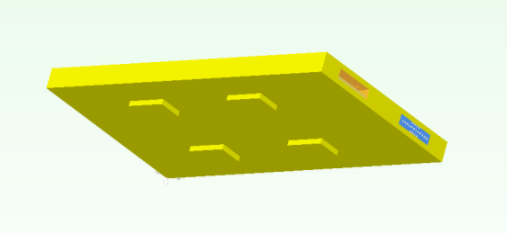

 功耗：400W；流量：6LPM；4个热源；介质：乙二醇；进口温度：35℃。

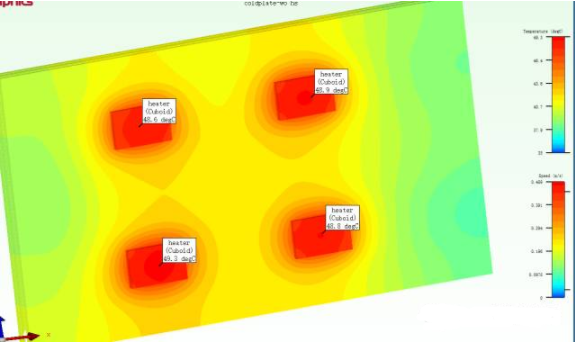

 原始方案：热源温度48-49℃

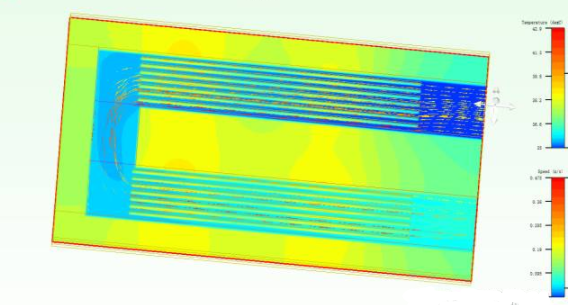

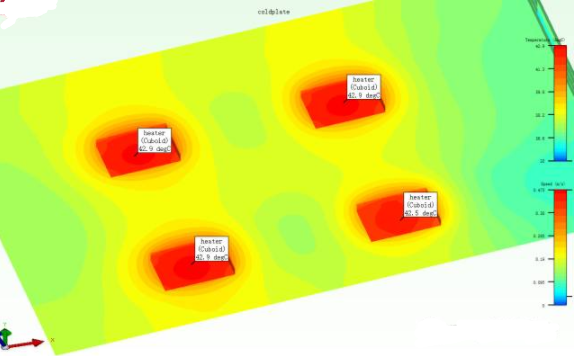

 优化方案：热源43℃，降低了5℃。
