Moldex3D 好用材料精靈 材料比對不再困難!

发布者:admin   发布时间: 2017-07-27 浏览次数:



Moldex3D 好用材料精靈 材料比對不再困難!

很多時候發現材料比對功能可以為我們帶來許多便利, 不管是短射發生時必須選取一個較易流動的材料或是必須決定加工溫度,也可以比對皮層/ 核心流變特性以及多材質成型法的收縮特性。有了材料精靈中的材料比對功能後,比較材料特性不再是一件困難的事!

這裡有一個比較皮層/核心料特性的例子,Gomes(2011)在其論文中提到一個成功的共射製程,兩個材料應該要有相符的製程特性,理想的皮層/核心黏度比應介於0.5-5之間,比較低的黏度比會導致核心穿透,高黏度比則會導致的模穴充填不良或是不同核心厚度。

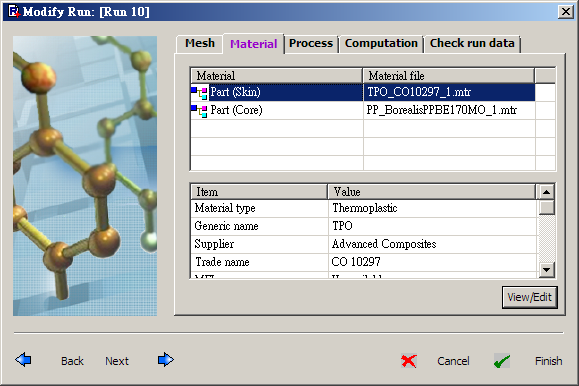

Step 1. 專案修改(Modify Run)對話視窗會顯示出皮層/核心材料

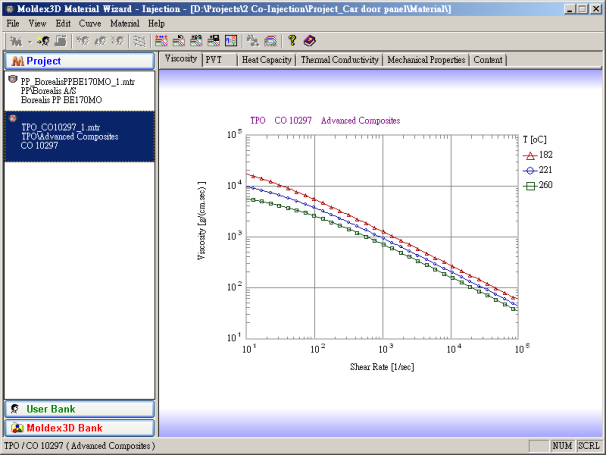

Step 2. 點選“觀看/修改” (View/Edit),材料精靈對話視窗即會出現並且顯示專案所使用的材料。

Step 3. 點選材料右鍵並選擇“加到比較列表”(Add to Comparison List)

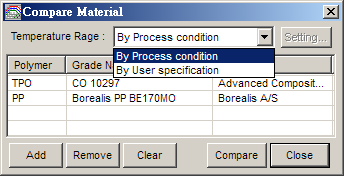

Step 4. 在比較材料對話視窗中,使用者可以用預設製程設定或是明確溫度範圍來進行比較。

Step 5. 在這裡我們指定溫度為230度C,並按下”確認“(OK)。

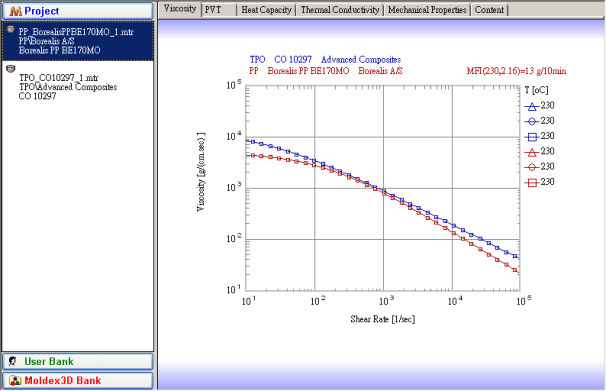

Step 6. 兩個材料在230度C的黏度比較資料如圖所示。在這個例子中,兩個材料在大部分剪切率範圍下的黏度類似。

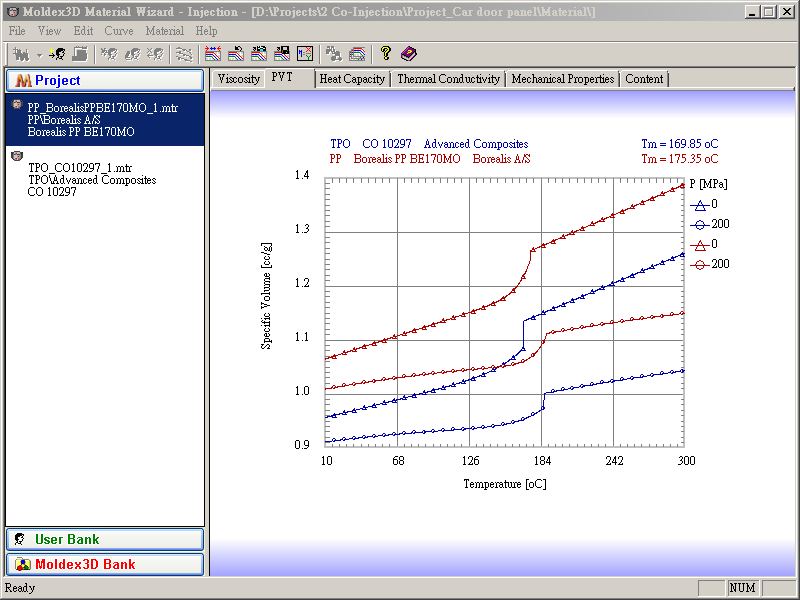

Step 7. 除此之外也可以進行PVT特性比較,這個綜合比較圖顯示當溫度降低時兩個材料有相似的收縮率。曲線的斜率也就是體縮率比例幾乎相同,可以避免嚴重翹曲的情形發生。
