关于橡胶的大变形分析是一个令人十分头痛的问题，常常会因为网格畸变中止计算，即使调整网格，调整参数，各种折腾，还是不能解决问题。这时候，你就可以考虑使用Abaqus的MapSolution方法了。

 Abaqus是一套功能强大的工程模拟的有限元软件，其解决问题的范围从相对简单的线性分析到许多复杂的非线性问题。Abaqus包括一个丰富的、可模拟任意几何形状的单元库，并拥有各种典型的材料模型库，可以模拟典型工程材料的性能。

深圳市有限元科技有限公司是Abaqus软件的一级代理商，并代理国外其他多款cae软件，如需购买软件或咨询及培训服务等请联系电话：13632683051，QQ：2039363860/4006046636。

 今天，有限元科技小编跟大家分享的是：Abaqus在橡胶大变形分析的仿真应用及设置过程详解。

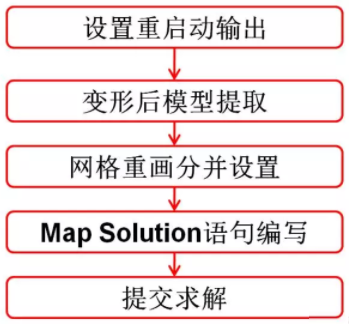

 MapSolution的基本分析步骤如下图所示，看起来十分简单，但实际上初次摸索的话还是要花费不少时间的，关键在于变形模型的提取及重画分，以及关键词的编辑和提交计算。对于混迹CAE分析多年的老鸟来说，根据Help的提示搞出来不成问题，但是对于一些菜鸟或者英语水平不那么厉害的，学起来其实也蛮费劲的。网上虽然有不少资料，但是详细，完整讲解操作过程的资料很少。

 Mapsolutionwww.featech.com.cn设置流程总结

 第一步：先进行小变形分析，具体分析设置与常规的橡胶件计算一样，只是需要特别注意在STEP模块下，需要设置重启动输出选项。

 重启动输出设置

 第二步：变形后网格的提取，新建一个Model，并导入刚刚小变形生成的odb，然后导出，为下一步网格重画做准备

变形体提取

 第三步：对变形后网格进行网格重画，这里使用第三方软件完成

 变形后网格重画分

 第四步：将重画分网格之后的模型导入到Abaqus中进行相关的计算设置，并生成关键字文件，然后进行相应的语句编写

MapSolution语句编写

 第五步：提交求解即可（采用命令行的形式）。

 MapSolution分析的实质就是将一个大变形分析，拆分成多个小变形分析，首先进行一个小变形分析，提取出网格之后，进行网格重画分，避免网格继续变形而造成畸变，然后导入到Abaqus中完成相关的边界条件设置，最后导出关键字文件并进行相关语句添加，最后运用命令的方式提交。

 有限元科技小编温馨提示：使用这些高级分析方法（MapSolution、ALE、CEL）的前提是，你对传统的分析方法进行了足够多次的尝试，确定修改网格、调整分析参数都无法完成相应的变形分析之后，再考虑使用这些特殊分析方法。
