Abaqus/CAE是ABAQUS的交互式图形环境，可以用来方便快捷地构造模型，为部件定义材料特性、载荷、边界条件等模型参数。Abaqus/CAE具有强大的网格划分功能，但是有时候Abaqus/CAE中会出现网格划分失败的情况，今天，有限元科技小编就来为大家分析下具体原因和解决方法。

 无法为模型成功划分六面体（Hex）单元网格

 1、如果在网格控制（meshcontrol）中对单元形状的设置是Hex（完全由六面体单元构成）或Quad（完全由四边形单元构成），可以尝试将其改为Hex-dominatedwww.featech.com.cn（六面体单元为主）或Quad-dominated（四边形单元为主），即允许网格中包含少量楔形（wedge）或三角形（Tri）单元，这样会更容易生成网格。

 2、如果在某条边上布置了过密或过疏的种子，并且在图1中选择了“不允许单元数目变化”，都有可能无法生成网格。应合理地布置种子，相邻两条边上的种子间距不能相差太大。

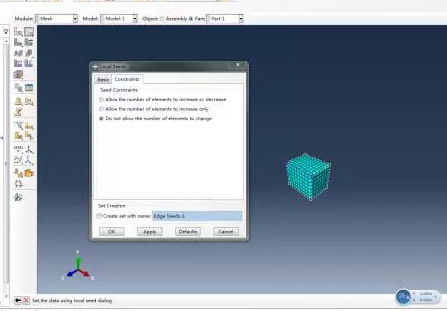

图1对边上的网格种子施加约束

 3、对某些复杂的三维部件经过分割后，就可以在整个部件上生成六面体单元网格。

 4、某些复杂的三维部件经过分割后，可以在其中一些几何形状较规则的部分生成六面体单元网格，另外一些形状复杂的部分生成二次四面体单元网格，这时需要注意单元类型不协调的问题。

 5、如果将部件分割为多个区域，而且各个区域之间的连接关系很复杂，直接单击（Meshpart）按钮可能无法成功地生成网格。这时可以尝试单击按钮并保持几秒，直到弹出一组工具栏，单击其中的（Meshregion）按钮，然后依次选择部件的各个区域，逐个为每个区域生成网格。

 使用这种方法时，先生成的网格是后面网格生成的基础，当无法为某个区域生成网格时，可以尝试改变各个区域时的先后顺序。

 6、对于某些几何形状过于复杂的三维部件，如果确实无法生成六面体单元网格，就只能使用自由网格划分技术生成四面体（Tet）单元网格。

 另外，如果几何部件中存在短边、小面、小尖角或微小的缝隙，也会导致网格划分失败。这时可以通过以下几种方法进行解决：

 （1）使用虚拟拓扑（virtualtopology）忽略短边、小面或狭长的面；

 （2）使用几何修补（repair）工具将短边、小面或狭长的面与周围的区域合并；

 （3）分割（partition）过于狭长的区域；

 （4）加密种子：为无法划分网格的区域布置更密的种子；

 （5）编辑网格：利用网格编辑工具（Mesh>Edit）编辑网格。
