客户简介

映通公司成立于 1989 年，最初为进口小贸易商，专门代理瑞典、韩国、日本、德国等国外公司的热浇道 (Hot Runner) 零件及系统模具业务，但因国外产品尺寸常与台湾厂商所要求不符，映通于是走向自行设计研发。在 2001 以 Amold 自创品牌，亦是台湾唯一自创热浇道系统品牌的第一家，且渐渐于国际间展露头角。(数据源：映通股份有限公司 www.hotrunner.com.tw )

在总经理-徐正立先生所带领下的映通公司，不只为华人地区第一家取得 ISO9002 认证的热浇道厂商，并荣获第十届台湾精品奖殊荣，从模具设计、规划到试模，以及后续的售后服务，已赢得诸多掌声的肯定。

创新是映通公司的最大资产，在徐正立总经理的眼中看来，「营销上的创新」更是重要无比。因此映通的经营策略首重客户服务，甚至可以说映通的服务从产品开发阶段就已经起跑了。目前大部分的模具工厂，碍于人才及预算的困难，往往无法购置 CAE 模流分析软件，更不用谈操作这套软件的人员训练了。徐总经理体会到这一点，于 1999 年向科盛科技购入六套 Moldex3D 软件，从初始的流道设计时间就能为客户帮上忙，避免之后开模的可能错误，这就是 CAE 模流分析最大的特色。目前映通公司共有 10 位操作熟练的模流分析人员，专责处理客户的问题，而且已实际完成 200 多个案例分析。而在映通公司的大陆成都模具设计中心，「模流分析」亦已纳入了工作重点的范围。

Moldex3D 模流分析及热浇道的结合，能让大型模具在开模时效率更佳。大型模具的应用通常出现在如汽车保险杆、双槽洗衣机、高尔夫球车车顶…等产品之上，而大型模具在试模及修改模具的成本一向非常可观。此外，现在是个分秒必争的时代，再加上环保意识观念增强，热浇道成为「注射成型业」及「塑料模具业」的热门产品。热浇道不但能增快生产的速度、减少废料的产生还能提高模具的价值。

利用 Moldex3D 于热浇道系统设计初期

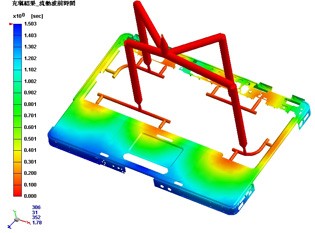

图1. 3C产品─ 笔记本电脑上盖

如图1，笔记型面板讨论重点以进浇口位置及浇口尺寸大小为主，浇口位置的选择以塑料流动是否平衡为考虑，浇口尺寸大小以保压的效益是否明显进而探讨翘曲变形等问题，藉由 CAE 模流分析与热浇道系统的配合使用，可使试模的时间与废料产生之成本降低，并获得质量良好的产品。

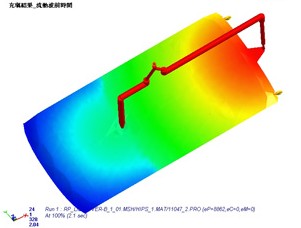

图2. 3C 产品─ 扫瞄器掀盖

如图2之扫瞄器掀盖，塑料是可压缩性的材料，因此对于长板型的塑件若浇口设定不当容易产生前后尺度不一的情况，甚者会产生扭曲变形。以Moldex3D 分析后得到：利用序列式热浇道进浇，可较精确的控制长板型产品的均一尺寸，并具有高平坦度以符合产品规格，同时能有效的移除结合线。

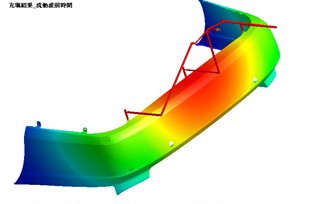

图.3 车前保险杆

如图 3. 之汽车保险杆，大型塑件所需机台吨数较高，采用热浇道可以有效的降低注射及保压压力，所以能以较低锁模力 (clamping force)的机台进行生产。此外，大型注射件常有流动不平衡的问题， 透过 Moldex3D 可于软件中调出较适合的断面进行模拟，并利用序列式热浇道进浇，可使此产品在生产时，轻易就可克服此类问题，提供了一绝佳的解决途径。

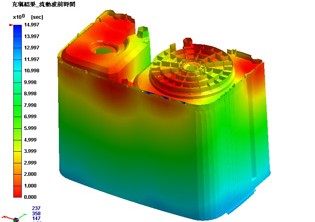

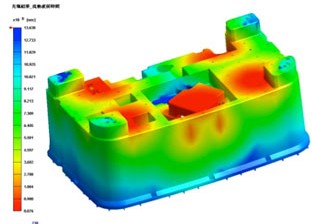

图4. 家电用品产品 ─ 双槽洗衣机本体	图5. 家电用品产品 ─ 双槽洗衣机下盖

如图4、图5之双槽洗衣机本体以及下盖

双槽洗衣机本体部份，产品体积较大且高度很深，并且肉厚设计差异颇大，因此底部进浇点位置的选择以高度四周塑料流动是否同时到达并需兼顾结合线位置，透过 CAE 模流分析，可有效率的找出较佳进浇点位置，使其流动平衡，获得最佳的产品质量。

映通公司地位巩固

映通有效的运用模流分析软件减少试模及修模次数，让客户对映通信赖有加。由于计算机面板、扫瞄器、列表机…等类型的 3C 产品及事务机器产品的模具塑件质量要求较高，藉由计算机仿真试模，不仅能够满足这份需求，还能将开模成本降到最低。透过 Moldex3D 模流分析技术在热浇道上的辅助，映通在「塑料模具业」中已经占有不容小觑的一席之地。
