Abaqus是一套功能强大的工程模拟有限元软件，其解决问题的范围从相对简单的线性分析到许多复杂的非线性问题。作为通用的模拟工具，Abaqus除了能解决大量结构问题，还可以模拟其他工程领域的许多问题，例如热传导、质量扩散、热电耦合分析、声学分析、岩土力学分析及压电介质分析。

 本文，有限元科技小编为大家分享：Abaqus中施加旋转周期对称约束的技术分析案例。

 深圳市有限元科技有限公司是Abaqus软件的一级代理商，并代理国外其他多款cae软件，有限元科技是以工程仿真软件开发为核心，集cae咨询、cae培训、cae软件研发与销售为一体的高科技企业。公司秉承以最高质量的产品和最高质量的服务满足客户的各种需求的服务理念，致力于为客户提供一站式cae整体解决方案，目前已为全国超过500家企业提供cae分析服务。如需购买软件或咨询服务等请联系在线客服。

 1、模型介绍

 如下图所示，半径为100mm的圆盘在中心均匀的挖6个孔，孔的内径为20mm，外径为80mm，孔的夹角为30度。每个孔在如下图所示的位置受到径向集中载荷200N，圆盘中心固定。

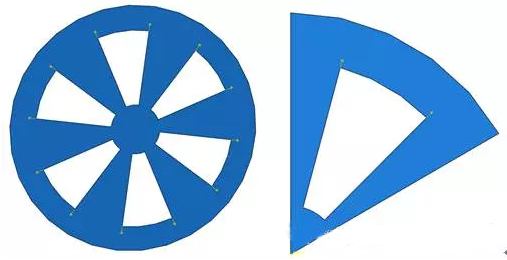

图1整体模型                      图2模型的1/6

 2、旋转周期对称模型的选取

 很显然该模型不是简单的旋转体，不能用简单的轴对称模型，但几何形状、边界条件和载荷都符合旋转周期结构的要求，即模型的位移关于中心轴呈周期性的对称，因此可以只截取其基本结构（模型的1/6）来进行建模计算，如图2所示。

旋转对称约束使两侧截面在相应位置的位移保持相同。这两个界面可以有不同的网格分布，但其几何形状必须是相同的。即使两侧截面的几何形状尺寸相同，如果载荷或边界条件等因素造成两侧截面的位移不相同，也不能定义旋转周期对称约束。

 3、施加旋转周期对称的方法

 施加旋转周期对称可以在Abaqus/CAE中完成，也可以编辑inp文件达到相同的目的。

 在Abaqus/CAE的Interaction模块建立旋转周期对称约束。首先点击createinteraction选择在初始分析步创建循环对称约束，如图3所示，然后选择主面、从面以及旋转轴的起点和终点之后，弹出图4所示的对话框，在totalnumberofsectors一栏输入6，即完成了在界面的施加旋转周期对称的约束。

        图3创建循环对称约束                      图4编辑循环对称约束

 另外如果在界面没有进行旋转周期对称的约束还可以直接编辑inp文件，用文本编辑器打开inp文件，找到

 *EndAssembly语句

 替换为：

 *Tie，cyclicsymmetry，name=Tie_cyc

 Surf_slave，Surf_master

 **

 *EndAssembly

 **

 *cyclicsymmetrymodel，N=6

 0，0，0，0，0，1

 其中，Surf_slave与Surf_master分别为旋转www.featech.com.cn周期对称的从面和主面，要在Abaqus界面定义好，N=6表示在360°模型中共有6个相同的基本结构，（0，0，0）（0，0，1）是旋转轴的起点和终点坐标。

 4、结果比较

 比较完整的模型与旋转周期对称模型的Mises应力云图，如下图所示。图5显示的是完整模型的Mises应力云图，最大Mises应力是10.09MPa，图6显示的是1/6模型的Mises应力云图，最大Mises应力是10.79MPa，并且云图分布以及最大应力位置也相同。

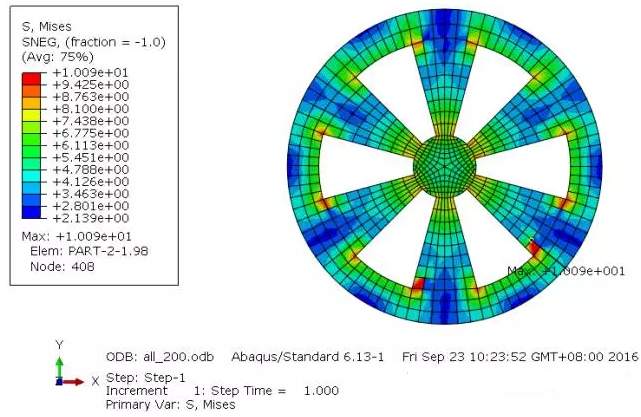

图5完整模型的Mises应力云图

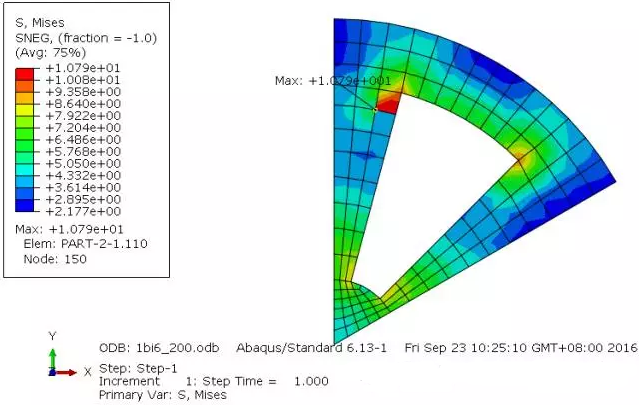

图61/6模型的Mises应力云图

 通过结果可知Abaqus中旋转周期对称约束能很好的模拟旋转周期对称模型，结果是可靠的，对于大型旋转周期对称模型，利用基本结构的旋转周期对称约束能够在不牺牲准确度的基础上减小计算代价。
