Abaqus是一套功能强大的工程模拟有限元软件，其解决问题的范围从相对简单的线性分析到许多复杂的非线性问题。作为通用的模拟工具，Abaqus除了能解决大量结构问题，还可以模拟其他工程领域的许多问题，例如热传导、质量扩散、热电耦合分析、声学分析、岩土力学分析及压电介质分析。

 ABAQUS软件为我们提供了三种网格与材料的关系，包括拉格朗日、任意拉格朗日-欧拉和欧拉。拉格朗日模型中，网格节点固定在材料内部，分析时易于跟踪自由表面，但高阶应变时网格会严重扭曲，可能导致分析终止。任意拉格朗日-欧拉也称ALE，采用这种关系时，网格运动只在自由边界条件上受到材料运动的约束，通过调节网格在材料自由边界内，以最小化网格的扭曲。欧拉模型中，网格节点固定，材料在网格内流动，由于网格固定，因此没有网格扭曲。拉格朗日模型因求解效率高，结果精度较高，因此最为常用。对于变形稍大，网格可能出现扭曲的分析，则可以考虑使用任意拉格朗日-欧拉方法。若材料流动太大，如模拟复杂部件的热锻时，则可使用欧拉模型。

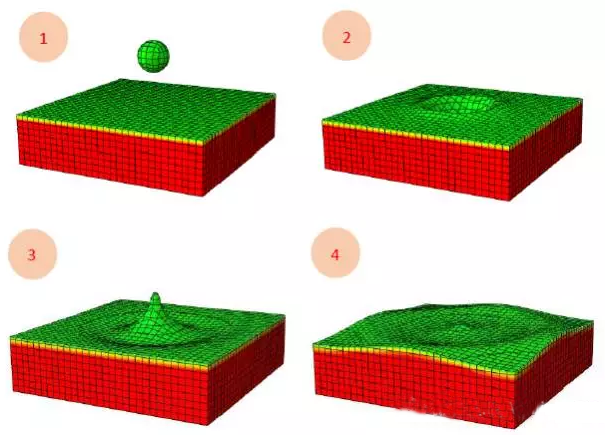

水滴下落过程模拟

 欧拉模型还可用于流体分析，将欧拉模型与拉格朗日模型耦合（即所谓的CEL）还可用于流固耦合分析。欧拉方式作为拉格朗日方式的补充，现已广泛应用于多个领域，如鸟撞分析、金属成型模拟、轮胎打滑等等。由于欧拉方式的应用越来越广泛，在使用的过程中还需注意模型设置时的一些限制。

 边界条件：不能给欧拉单元节点施加非零位移边界条件。

 拉格朗日附着情况：拉格朗日单元与欧拉单元不能共节点，必要时使用Tie约束进行两者的粘结。

 约束：不能对欧拉单元节点施加MPC约束，必要时使用Tie约束进行粘结。

 材料：欧拉单元不支持断裂和剪切失效材料本构模型。

 单元：欧拉单元类型www.featech.com.cn只有EC3D8R和EC3D8RT两种。

 接触穿透：某些情况下，在拉格朗日尖角附近接触表面上可能出现欧拉材料穿透。这些穿透应限制在局部欧拉单元尺寸大  小的区域内，细化欧拉网格或为拉格朗日网格增加倒角可以减小穿透。

 接触类型：欧拉-拉格朗日接触不支持拉格朗日梁单元、拉格朗日管单元、拉格朗日桁架单元以及解析刚体表面。

 热接触：不支持间隙相关的间隙辐射和间隙传导。

 接触输出：只对欧拉-拉格朗日接触界面上的拉格朗日面进行接触变量输出。

 质量缩放：欧拉网格不支持质量缩放。

 热传递分析：使用耦合温度-位移欧拉单元EC3D8RT模拟完全耦合的热-应力分析。使用EC3D8R单元时默认为绝热条件。
