在建筑设计原理中我们学过，对于一般的房屋钢筋混凝土横梁，在实际中既承受压力，有承受拉力，但钢筋主要承载拉力，而混凝土主要用于承受压力。Abaqus是一套功能强大的工程模拟的有限元软件，其解决问题的范围从相对简单的线性分析到许多复杂的非线性问题。Abaqus包括一个丰富的、可模拟任意几何形状的单元库。并拥有各种类型的材料模型库，可以模拟典型工程材料的性能，其中包括金属、橡胶、高分子材料、复合材料、钢筋混凝土、可压缩超弹性泡沫材料以及土壤和岩石等地质材料。

 今天，有限元科技小编将分享：Abaqus中怎么将钢筋和混凝土有效结合起来，进行钢砼简支梁结构的受力状态分析。

 1、建模

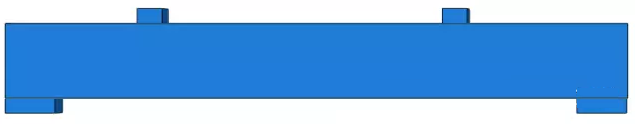

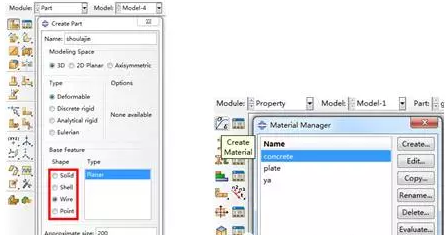

 钢砼简支梁结构主要为两部分，钢筋采用wire，建立箍筋和受拉受压筋，混凝土采用solid。因为在非线性材料收敛困难，避免集中点受力，在混凝土底部施加支撑块及受外载荷部位增加受力块。

 2、创建材料并定义界面属性

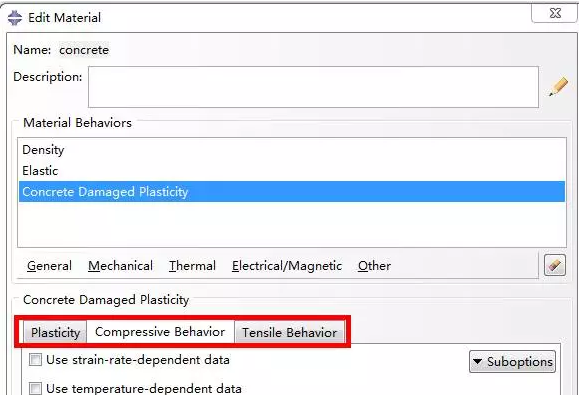

 对钢筋和混凝土分别定义材料属性，钢筋只定义弹性模量及泊松比，支撑块及受力块也定义为实体，采用与钢筋同样的材料。对于混凝土来说，需要通过试验来确定其本构关系，通过property→material→create打开编辑材料对话框，mechanical→elasticity→elastic创建弹性模量及泊松比；plasticity→ConcreteDamagedPlastic创建混凝土塑性及压缩拉伸特性。

 创建界面属性，钢筋的界面属性中Category选择beam，Type选择Truss，并输入钢筋截面面积，代表钢筋规格；混凝土的界面创建中Category选择Solid，Type选择homogeneous。然后给钢筋及混凝土分别赋予截面属性。

 3、定义装配关系

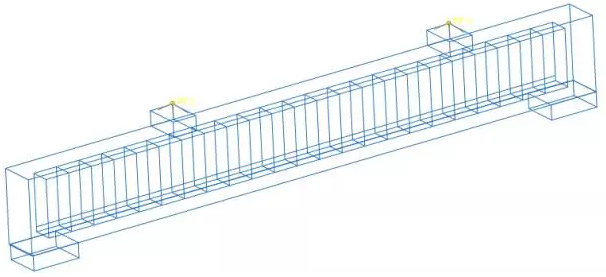

 混凝土与钢筋的组装是建模中的关键点，首先将单根箍筋以及受拉筋受压筋通过移动、旋转等命令移动至实际位置；然后对箍筋及受拉受压筋阵列，可根据实际情况进行确定数目，在计算后分别更改箍筋数量来分析适筋破坏、超筋破坏和少筋破坏的情况。利用assembly将创建的所有钢筋组合成一个part。在受力块上方中部定义参考点RP1、RP2。

 4、定义分析步

 选择step模块，通过step→create创建分析步，输入分析步名称选择通用静态分析步，输入相关时间增量步。

 5、约束的定义

 选择interaction模块，选择constraint→create，type中选择Embedded，首先选择被嵌入部分，这里选择钢筋，然后选择整个模型，完成钢筋嵌入混凝土约束定义。

 受力块及支撑块与混凝土之间采用tie约束，通过constraint→create选择tie方式连接，受力块上表面分别通过constraint→create选择coupling定义耦合约束，将受力块上表面分别与RP1、RP2耦合。

 6、定义载荷及边界条件

 选择支撑块底部平面，在初始步约束U1/U2/UR3三个方自由度模拟铰接约束，在分析步中RP1及RP2处施加Z向集中载荷或者以位移的形式加载，加载过程可以选择按给定幅值的形式加载。

 7、划分网格

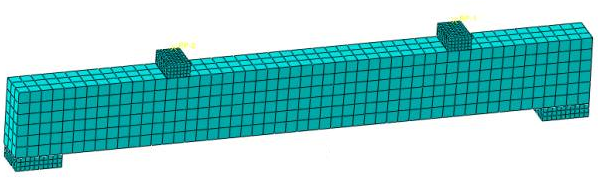

 选择mesh模块，选择object中part，选择某一个part，然后通过菜单栏选择seed→part或者选择对应的图标对零件分别定义种子数量，对实体和钢筋分别选择网格划分方式及对应的单元类型。通过菜单栏mesh→part，对当前part划分网格。依次完成对其他部件的划分网格。

 8、定义工作任务并进行计算

 环境栏中选择Job模块，点击左侧电脑图标，在弹出的对话框保持参数默认，确定后退出。在右侧选择jobmanager，提交分析。Status变为completed表示已完成，点击Result进入可视化的后处理模块。
