Abaqus中提供了丰富的单元类型，根据单元位移函数(形函数)的不同，可以分为一次单元和二次单元，这两种单元分别具有不同的特征。Abaqus是一套功能强大的工程模拟有限元软件，其解决问题的范围从相对简单的线性分析到许多复杂的非线性问题。作为通用的模拟工具，Abaqus除了能解决大量结构问题，还可以模拟其他工程领域的许多问题，例如跌落仿真、热传导、质量扩散、热电耦合分析、声学分析、岩土力学分析及压电介质分析。

 今天，有限元科技小编将跟大家分享：Abaqus不同单元种类的解析精度对比剖析

 对于一次单元，它存在以下特点：

 1、解析负荷小，计算占用资源少；

 2、在沿着变形的方向，如果网格数量少，精度会很差，网格质量差的话，精度也会降低。

 3、一次四面体单元，在结构分析中的精度太差，一般不推荐使用。

 对于二次单元，它存在以下特点：

 1、解析负荷大，计算占用资源多；

 2、与一次单元相比，很少的二次单元就可以得到精度高的结果；

 3、中间节点的位置，对精度影响很显着。

 一般来说，不建议一次单元和二次单元的混合使用(除特殊场合外)。

 下面就通过Abaqus对不同阶次类型的单元进行受力比较：

 首先是Shell单元，如图为不同Shell单元受剪力的情况。

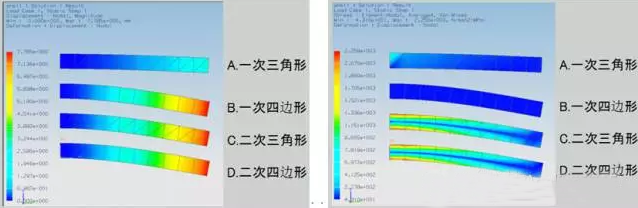

 对不同Shell单元进行求解计算，得到其位移和Von-Mises应力分布云图：

   位移云图                   Von-Mises应力云图

 可以看到，求解结果及精度存在着很大的影响。这与单元的形状和阶次有很大的关系，二次四边形单元得到的求解结果最精确，一次三角形最差。

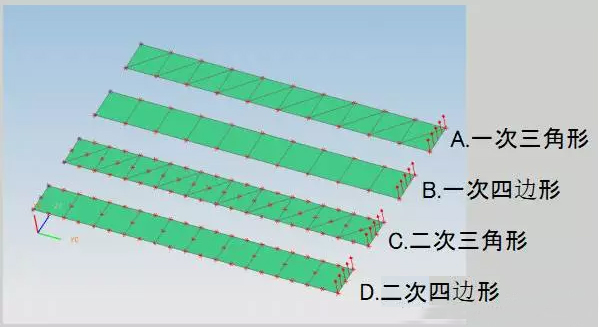

 然后再对不同的Shell单元施加弯曲载荷，如图：

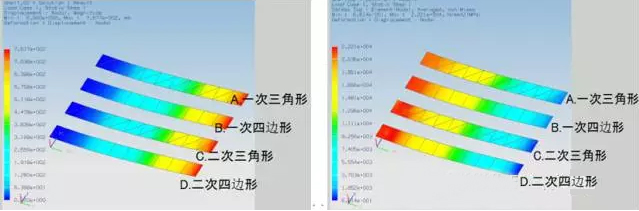

 通过Abaqus求解计算，分别得到其位移和Von-Mises分布图，如下：

   位移云图                        Von-Mises应力云图

 可以看到，在承受弯曲载荷时，各单元求解所得到的结果相差不大。

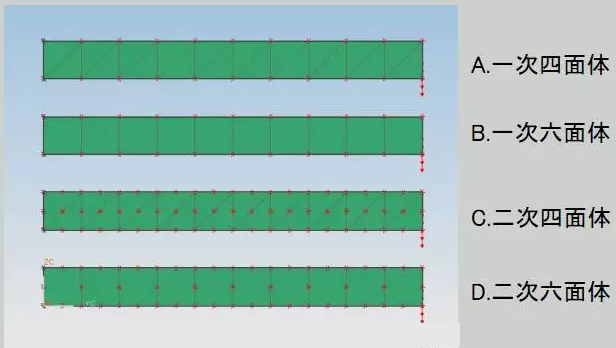

 再对Solid单元进行剪力求解对比：

 结果如下：

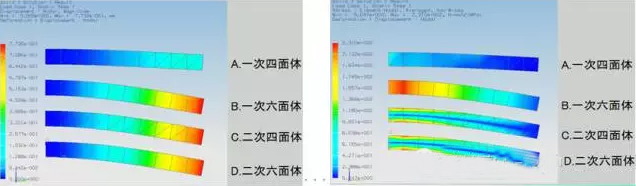

     位移云图                    Von-Mises应力云图

 可见，二次四面体和二次六面体单元得到的结果最为精确，一次四面体单元表现出明显的剪切自锁现象。
