弹片式连接器就是连接器的一种，弹片式连接器应用于智能设备电力接触装置中，其中弹片式连接器的正向力和屈服量都是非常重要的指标。通过分析正向力，可以让连接器保持良好的接触性能，抵抗微跌落时掉电，也可以防止端子屈服和电镀层磨损。而屈服量分析可可降低插拔力，不至于影响连接器的弹性偏移性能。以下为有限元科技为某连接器企业做的弹片式连接器正向力和屈服量项目分析。

产品问题概述：

在特定行程下，计算接触弹片的正向力及屈服量。

材料参数：

弹性模量：127000Mpa

泊松比：0.32

屈服强度：950~1150Mpa，分析取值1050Mpa

拉伸强度：1050~1250Mpa，分析取值1150Mpa

延伸率： 3%

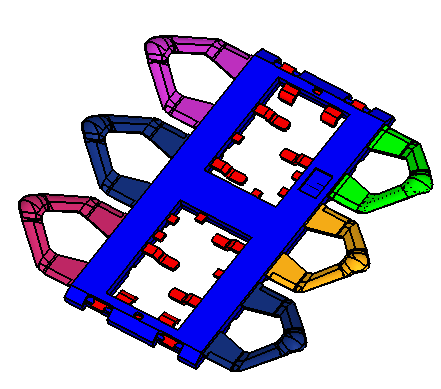

几何模型：

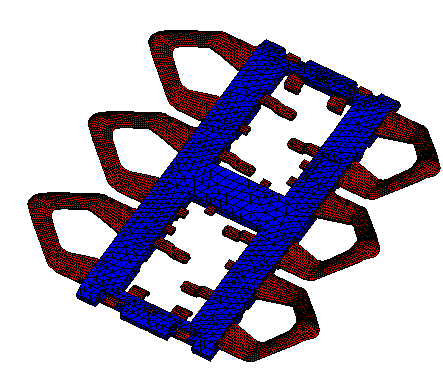

FEA模型：

分析工况：

工况一：正向力，下压行程为离塑胶面0.10的位置（即施加下压行程0.42mm）

工况二：屈服量，下压行程至塑胶面的位置（即施加下压行程0.52mm）

分析结果：

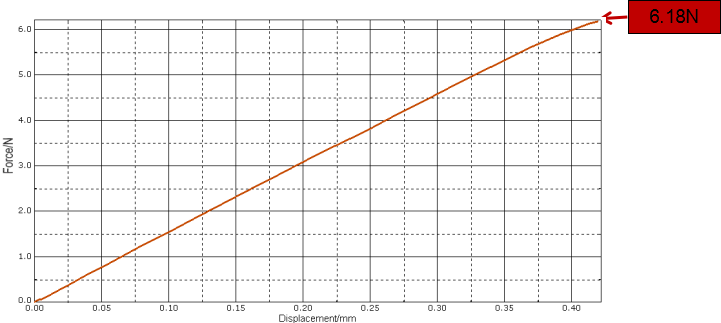

1、弹片下压行程为离塑胶面0.10的位置（即施加下压行程0.42mm）时的正向力为：6.18N。

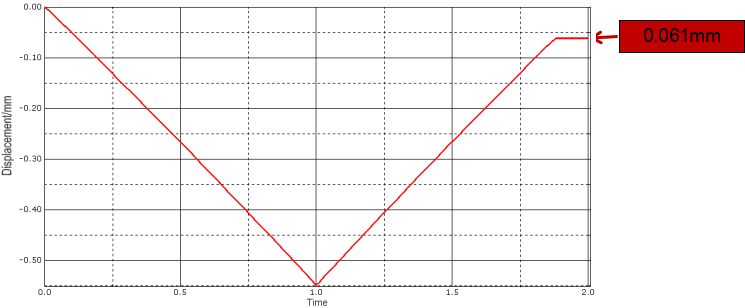

2、弹片下压行程至塑胶面的位置（即施加下压行程0.52mm）时的屈服量为：0.061mm

使用软件：元王连接器分析软件

元王连接器分析软件是有限元科技基于连接器行业的市场需求研发的的，其核心宗旨是针对性强，降低人员重复性工作，减少设计开发周期，加快企业在该领域的研发速度。
