深圳抽检50个产品批次手机36%不合格!EMC辐射杂散骚扰成主要问题

发布者:admin   发布时间: 2020-06-09 浏览次数:

       202045日,深圳市市场监督管理局(以下简称市市场监管)对市场上销售的手机进行了质量检查,随机抽查了33家企业销售的50个产品批次,发现不合格样品18批次,不合格产品发现率为36%



据悉,此次监督抽查依据《信息技术设备安全第1部分:通用要求》(GB4943.1-2011)、《900/1800MHzTDMA数字蜂窝移动通信系统电磁兼容性限值和测量方法第1部分:移动台及其辅助设备》(GB/T22450.1-2008)、《800MHz/2GHzcdma2000数字蜂窝移动通信系统电磁兼容性要求和测量方法第1部分:用户设备及其辅助设备》(GB/T19484.1-2013)等标准的要求,对手机的电气绝缘、电气间隙、爬电和绝缘穿透距离等7个强制性项目,辐射杂散骚扰、浪涌(冲击)抗扰度等43C强制性认证项目进行了检测。

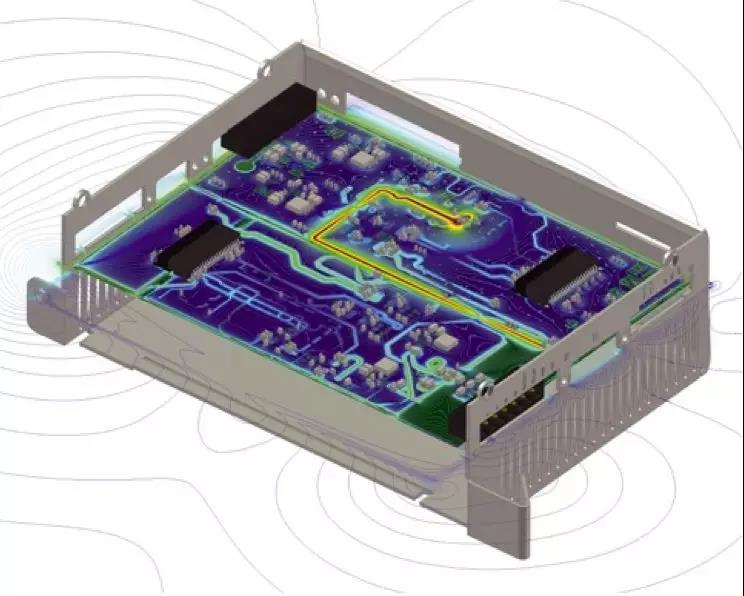

PCB在设备中的辐射电场



辐射杂散骚扰是本次监督抽查发现最多的不合格项目,共发现15批次产品存在该项目不合格,不合格发现率为30%该项目不合格主要体现在手机设备无线发射功能的欠缺,将使得该设备在通信过程中干扰其它无线通信产品的通信质量,或者干扰其他电子通信产品的正常工作,产生该情况的原因可能是在手机在最初的设计阶段没有充分的考虑电磁兼容性能,在生产时生产商也未采取相应对策。



其实不止手机,很多电子产品都存在此类问题。电子系统的组成设备众多,信号交联复杂,相互之间的影响错综复杂,仅依靠EMC 测试与整改来解决电磁兼容问题的传统方法,不易定位,很难优化,周期长。



在产品开发的流程中,考虑电磁兼容设计,并借助仿真工具进行预测和分析,可以尽早在样机生产之前避免不必要的EMC 问题的发生,有效提高研发效率,节约成本,并增强产品的可靠性。



解决方案

EMC风险分析

        分析引起电磁干扰的源、易被干扰的对象以及干扰可能的传播路径,识别潜在的EMC 风险点,制定相应的EMC 分析方法和应对措施。



细化分析对象

        将研究对象进行细化,分类到系统级、部件级、电缆线束级、PCB 板级或元器件级等进行分析;根据不同的EMC特性提出有效的解决方案;结合整个开发流程、规范以及技术方法进行EMC的合理管控。

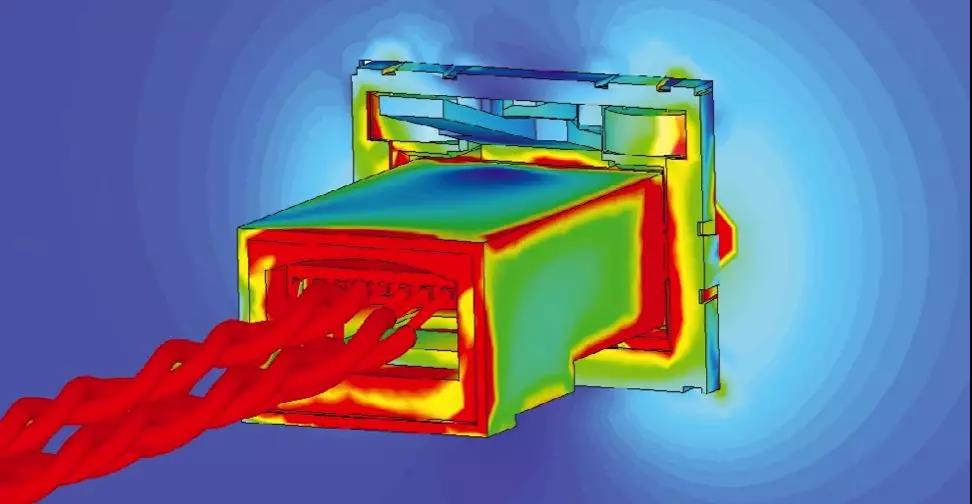

EMC仿真:以太网连接器周围的电流泄漏



EMS实现方法

     ◆ EMC设计:根据元器件的EMC特性,考虑隔离、滤波等防护措施;根据系统结构要求和电路点及要求,考虑合理分区和布局;考虑信号的传输、走线之间的耦合以及合理的接地设计、屏蔽等;根据电子装置的特点,考虑屏蔽方法以及防护措施等。

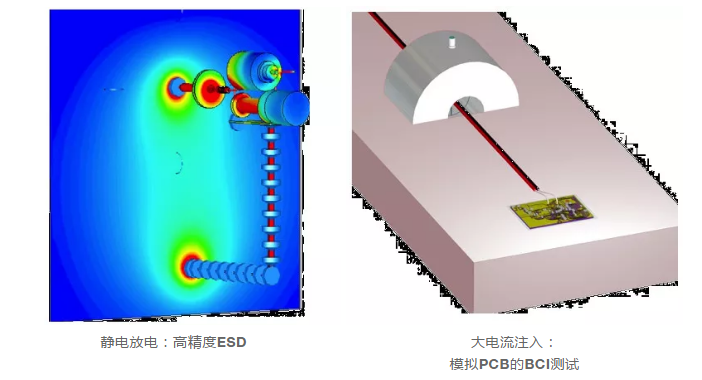

     ◆ EMC仿真:选择合理的仿真软件和电磁算法;建立正确合理的仿真模型;基于工程经验、标准以及测试等数据的对比,验证评估产品的EMC 性能,优化改进设计方案。



     ◆ EMC试验:对系统或部件进行电磁干扰和电磁敏感度测试,验证样机产品的功能以及是否存在电磁兼容性问题;在产品定型前检验产品的设计是否达标。

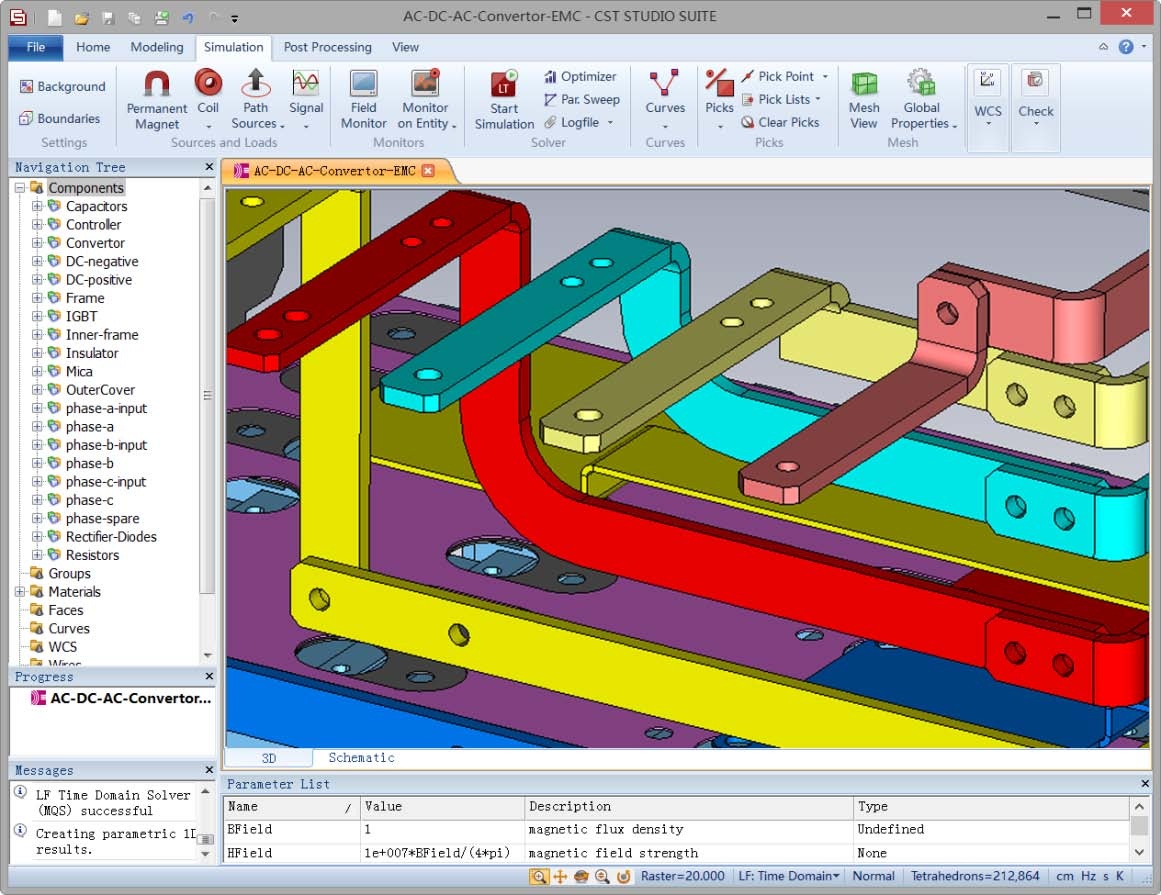

目前EMC仿真用的比较多的是CST软件(CST Studio Suite),可以从设计过程的最开始就提前发现潜在的EMC问题并解决之。该软件拥有最完备的技术,包括一系列求解器,既有PCB规则检查模块,又有可对PCB和线缆线束等进行三维全波仿真的求解器,基于系统装配建模技术(SAM)可自动混合调用不同求解器,从而完成包含芯片封装、PCB、线缆线束、机箱机柜及三维结构平台在内的完整系统级EMC仿真。



EMC 风险分析、设计、仿真和测试有效结合,覆盖电子产品中的PCB、电缆线束、连接器件、外壳结构等,管控产品整个生命周期中的EMC 问题。借助仿真软件对产品的 EMC 特性进行预测分析和验证,可以在样机生产之前解决大部分EMC 问题。



深圳市有限元科技有限公司(简称元王)成立于2007年,是一家集CAE咨询、CAE培训、CAE软件研发与销售为一体的高科技企业,代理了包括CST软件在内的诸多国际领先仿真软件,并且具备深厚的CAE技术背景和丰富的工程经验,专业承接EMC仿真分析业务,欢迎有需要的客户垂询!



来源:电磁兼容之家、达索系统
