在ABAQUS/CAE的PART功能模块 ，可以创建各种类型的部件，包括二维、三维或轴对称的变形体或刚体部件。ABAQUS/CAE的几何建模功能是与Pro/E完全兼容的，下面以一个实例进行说明。

一、模型创建步骤

1.打开ABAQUS/CAE，选择Part功能模块，单击Create Part图标，或在模型树上双击Parts，进入模型创建界面。弹出的Create Part子菜单里可以选择创建模型的空间，如三维、二维、轴对称模型，类型如柔性模型、离散刚体或解析刚体模型，以及欧拉模型，还可以选择创建实体、壳、线或点模型，以及模型的成型方式（拉伸，旋转或扫略）。在子菜单最小面，可以设置建模界面的近似尺寸。此功能对应Pro/E的新建零件功能。本文创建一个三维柔性实体模型。

2.点击子菜单下面的Continue按钮，进入草图绘制界面。图形框左侧是图形创建选项，可以创建点、线、圆等二维图形。界面内的剪切、延长、标注等功能与常用CAD软件相同。在这个界面内还可以对所建对象进行镜像、平移操作，甚至可以对其施加约束。在此界面创建一个圆，如下图所示。对应图片显示为Pro/E的草图绘制界面。

所建的草图根据个人需求不同。

3.草图绘制完毕，点击界面下部的DONE按钮，进入实体生成界面。

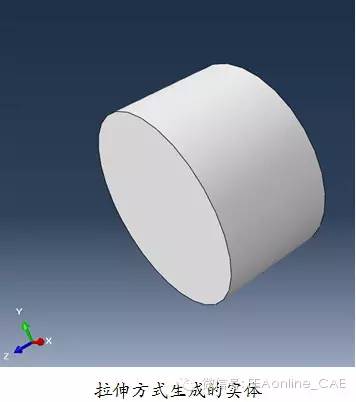

若选择拉伸方式，需指定拉伸长度，ABAQUS默认为以草图为界，向连个方向各拉伸拉伸长度值的一半。

若选择旋转方式，则在草图绘制界面有一条旋转轴，只需在轴的某一侧进行草绘即可。草绘完成后，点击界面下部的DONE按钮，进入实体生成界面，在此需要制定旋转角度，以及旋转方向。ABAQUS默认的旋转方向遵循右手法则。

若选择扫略方式，则会进入下一个草图绘制界面，需在此界面绘制模型的扫略路径。同样，绘制好扫略路径后，点击界面下的DONE按钮，即可生成实体。

4.选用不同的实体生成方式，得到的几何模型也不尽相同。

二、各种创建部件的方法比较

1.在PART功能模块中直接创建部件

创建的是几何部件，可以输出为*.stp格式。此类几何部件在ABAQUS中进行应用时，不会出现几何缺陷（如缝隙），易于划分网格。

2.CAD软件建模

创建的是几何部件。CAD软件内易于创建非常复杂的几何模型，但导入ABAQUS/CAE后可能出现几何缺陷，一般需要进行修补（repair）操作。

3.从ODB文件或INP文件中导入孤立网格部件

在ABAQUS中可以直接使用已经划分好的网格，且可以在Mesh功能模块中对节点和单元进行编辑。使用较为方便。
