Tip/Trick #:     1007

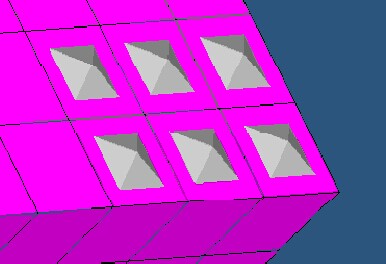

一旦被创建，接触面就会以指向单元或单元法向的金字塔形式显示出来。

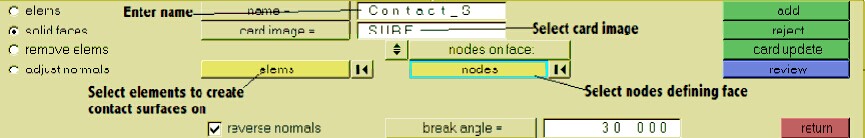

T如果有需要，接触面的法向可以调整，通过contactsurfs面板下的adjust normals子面板。

请注意：代表接触面的不是有限元模型，它们是以Contact Surfaces作为名字存放在模型浏览器下的几何模型。

Interfaces

Interface和contact surface组成了一个接触面对，定义了两个接触面之间的相互作用。如果接触面被使用，需要注意，两个相对的接触面的法向必须相互指向对方。

有以下几种接触界面：

a. 通过属性定义：

1.   SLIDE – 滑动接触

2.   STICK –

3.   FREEZE – 固连接触，接触面对之间没有相对位移。

b. 通过 Property ID:

使用 PCONT 卡片来定义

另外，也可以通过使用MORIENT卡片来定义主面的接触力的方向，MORIENT卡片有以下选项：

1.   OPENGAP – 假设接触面对分开

2.   OVERLAP – 主从面绑定

3.   NORM – 接触力的方向沿着主面的法向方向

4.   REVNORM – 接触力的方向沿着主面法向方向的反向

Slide，Stick 和Freeze 三种定义方式在定义接触面对的时候没有考虑摩擦，PCONT卡片的定义允许用户输入一个自己设定的接触面对的摩擦系数。

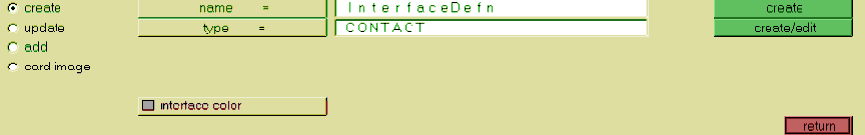

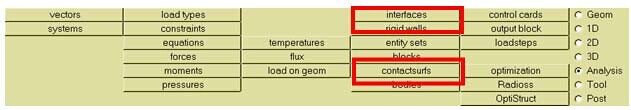

To 为了定义接触面对，点击Analysis面板下的interfaces子面板然后输入一个名字，选择CONTACT作为card image，如下图所示：

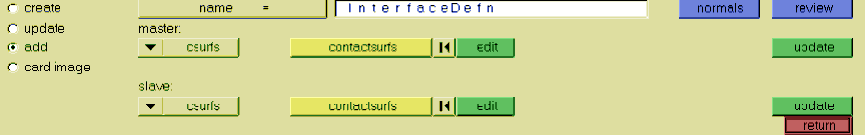

点击create按钮进入add子面板来添加主面和从面。设定主从面的名字，选择相应的接触面，然后点击update。

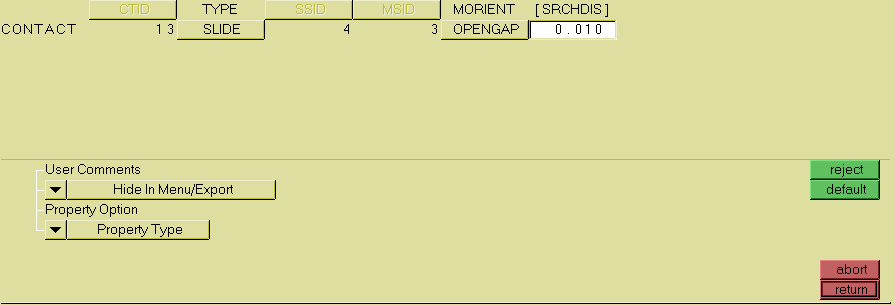

Ne然后进入 card image a面板，通过点击name=来选择刚刚创建的接触面，然后点击edit，按照要求定义卡片。

以下卡片定义的详细信息请查阅在线帮助文档。

1.   SURF (接触面定义)

2.   CONTACT (接触面定义)
