心脏支架1.3万降至700元!CAE有限元分析带你认识心脏支架

发布者:admin   发布时间: 2021-01-19 浏览次数:

 2020年11月5日,国家医保局在天津完成首次国家组织高值医用耗材冠脉支架集中带量采购工作。通过公开竞价,心脏支架的价格从均价1.3万元左右降至700元左右,这种断崖式降价无疑是病患们的福音。




《中国心血管健康与疾病报告2019》显示,目前我国心血管病患病人数达3.3亿;从2009年到2019年,中国冠心病手术量从23万例发展到超过100万例, 年增长速度10%—20%。



而心脏支架看似简单,但对于急性心肌梗死患者来说,进行冠脉介入治疗,也就是放支架,是最有效地减少患者死亡的一个手段。



那么,心脏支架是什么样的?小编就以元王心脏支架有限元分析案例来带你认识心脏支架。

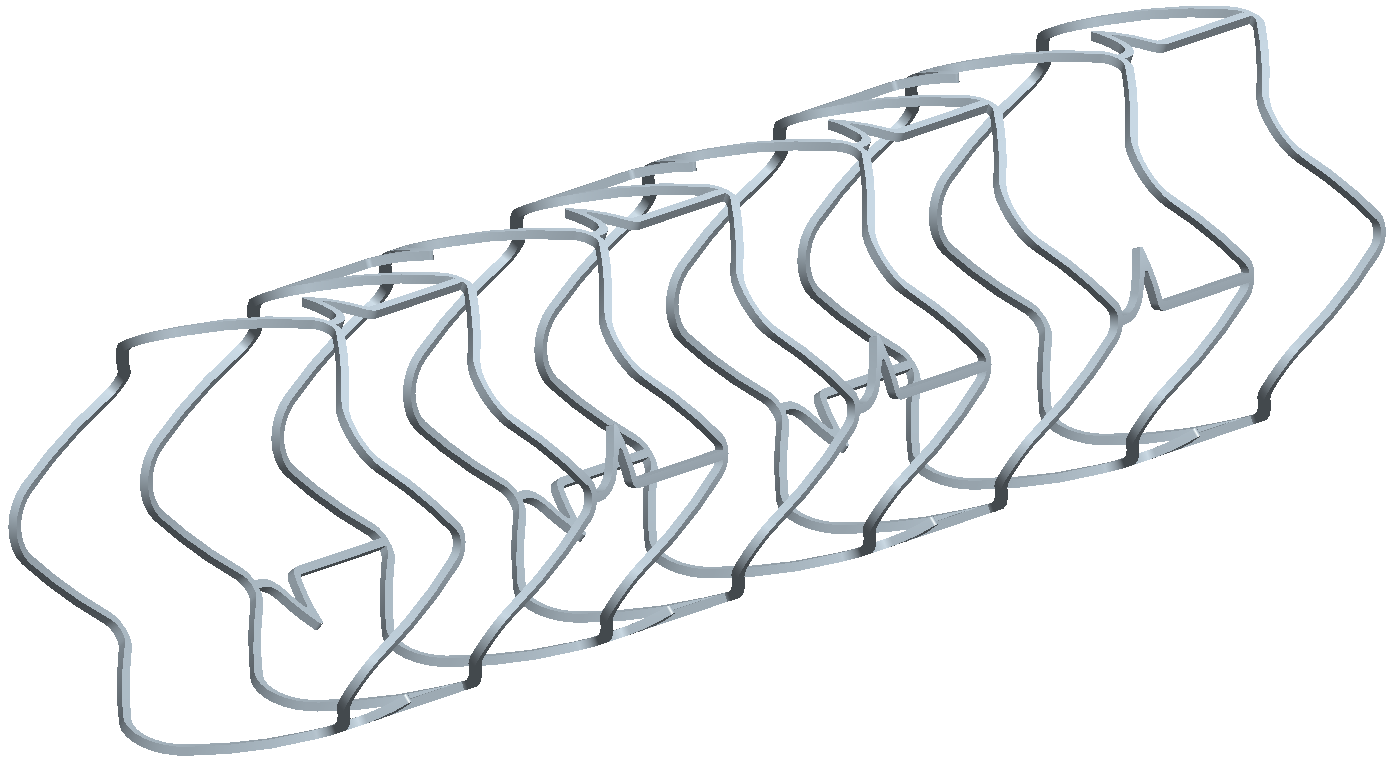

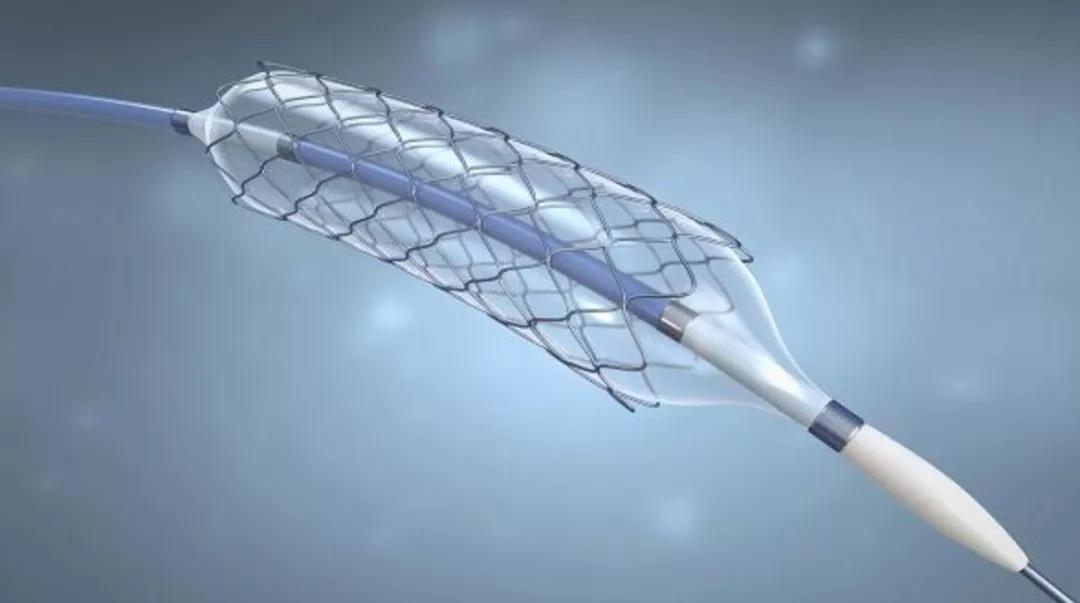

心脏支架又称冠状动脉支架,是心脏介入手术中常用的医疗器械,具有疏通动脉血管的作用。主要材料为不锈钢、镍钛合金或钴铬合金。



为评估心脏支架的性能,需要运用CAE仿真技术对心脏支架进行压握扩张以及静压和疲劳分析。



心脏支架有限元分析特别需要关注的是压握应力、压握回弹应力、扩张应力分布、扩张回弹应力、静压载荷作用下应力分布,扩张回弹率和轴向短缩率,以及在血管脉动载荷作用下支架疲劳寿命。

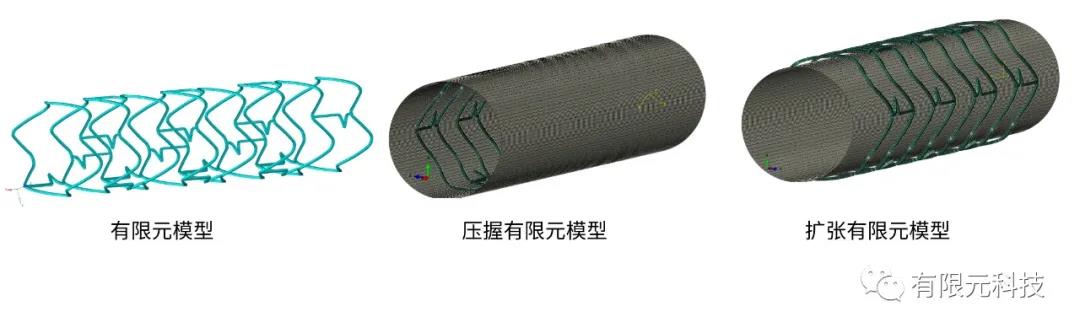

用薄壳来作为压握工具模拟球囊压握和扩张,首先对压握工具施加径向位移,对支架在径向方向上压握0.5R(R为支架原始半径),再撤去压握工具,让支架自由回弹,然后对球囊施加径向向外方向位移,达到扩张尺寸2R,去除球囊,模拟扩张回弹,最后在支架外表面施加20Pa压强,模拟已经膨胀的支架需要受到来自于血管壁和心脏机械收缩的力的影响。

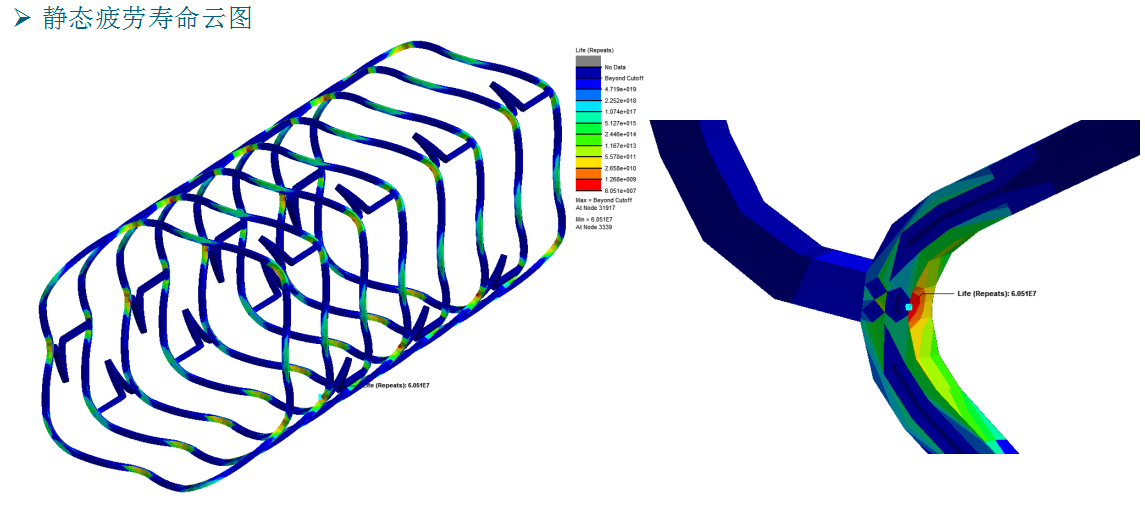

通过压握或扩张时部件截面变化和轴向长度变化,可以了解支架的回弹率和轴向收缩率。同时可以运用CAE仿真对心脏支架各种工况下的应力进行分析,并了解支架最低寿命及区域,作为设计优化的关键数据支撑。







深圳市有限元科技有限公司(简称“元王”)是一家计算机辅助工程CAE为主业,以工程仿真软件开发为核心,集CAE仿真软件销售、CAE仿真咨询、CAE培训、CAE软件二次开发为一体的国家高科技企业。



元王深耕CAE领域13载,在生物医疗方向也积累了深厚的技术经验,除了心脏支架结构分析外,还进行了股骨有限元强度分析,掌指骨骨折及加固定板有限元分析等,也为体育用品、医疗器械、安全护具等领域客户提供分析咨询和培训,欢迎有需要的客户咨询了解。
