ABAQUS没有单位,你心里不能没有一杆秤

发布者:admin   发布时间: 2021-01-07 浏览次数:

很多初学者会问,ABAQUS软件使用的是什么单位,计算结果怎么没有显示单位?



我们在操作ABAQUS时输入的也只是一个数值,自身是没有单位的。例如线段长度1,你可以说它长1毫米、1厘米、1米、甚至1光年。



ABAQUS没有固定的单位制,但你心里不能没有一杆秤,需要为各个量选择相匹配一套的单位。一般都是采用国际单位制,单位中的各个量要统一。

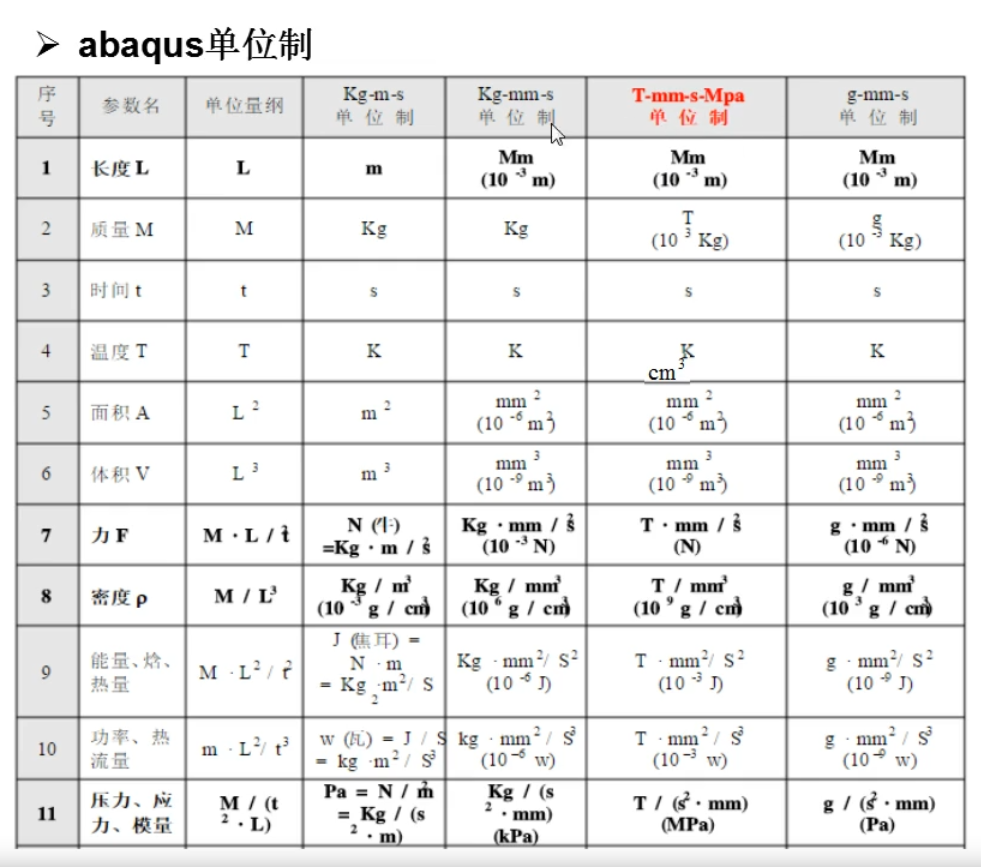

上表一列就是一套统一的单位,比如你将输入的数值“1”定义为1m,那么分析问题中的其他量,也要换算成这套单位,那力就是N,质量就是kg了。最后计算出的结果单位和所采用的单位制也是统一的。如果输入各个量纲的单位系统不统一,分析结果就会出现错误。


我们知道物理量可分为基本物理量和导出物理量,在结构和热计算中的基本物理量有:质量、长度、时间和温度。



导出物理量的种类很多,如面积、体积、速度、加速度、弹性模量、压力、应力、导热率、比热、热交换系数、能量、热量、功等等,都与基本物理量之间有确定的关系,换算即可。



考虑到工程实践,比较常用的以下这套单位:



长度:毫米(mm)

力:牛顿(N)

质量:吨(t)

时间:秒(s)

应力:兆帕(MPa)

能量:毫焦(mJ)

密度:吨每立方毫米(t/mm3)



长度单位一般用mm,力的单位用N,这样应力的单位正好是MPa。分析问题中的其他量,也要换算成这套单位,例如若一种钢的密度是7.85g/cm³,要输入的数据则是7.85e-9。
