仿真云手机跌落分析丨好的手机设计可不是摔出来的!

发布者:admin   发布时间: 2020-11-16 浏览次数:



手机在跌落时是否会发生破坏,这是手机用户通常会关心的问题,更是手机设计工程师需要重点关注的症结。

怎样评估手机跌落是否有破碎的风险?不停的修改设计,不停的进行物理试验?好的手机设计不是摔出来的,通过CAE仿真分析就能轻松解决问题!

客户原始设计中,通过使用Hypermsh、Abaqus软件仿真分析发现,手机背面底面跌落时,LCD的最大等效应力超过材料屈服强度,有破碎的风险,故需要改善结构。

元王资深仿真工程师提出建设性的改善方案:ant-bracket加料 ,提高ant-bracket对motor和speaker的支撑;同时为满足装配关系,降低backcover支撑和PORON的厚度。








优化结果对比

对优化后的模型,选取两个跌落最严重的方向进行分析,与原模型分析结果对比。

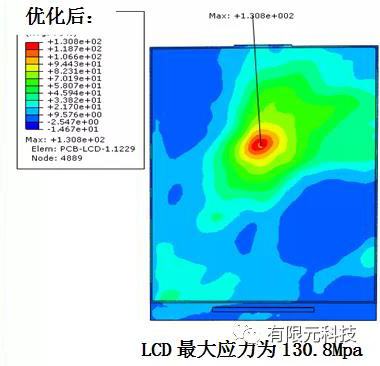

1、背面跌落受力分析:(优化前LCD最大应力196.4Mpa)

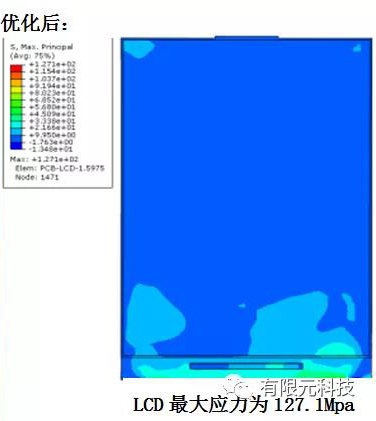

2、底面跌落受力分析:(优化前LCD最大应力173.2Mpa)



结果显而易见,手机背面跌落时LCD的最大应力数值由196.4Mpa减少至130.8Mpa, 降低了33.4%;底面跌落时LCD的最大应力数值由173.2Mpa减少至127.1Mpa, 降低了22.6% ,达到了优化目的。



手机跌落是手机行业在可靠性设计中所关心的最基本的问题,通过CAE仿真指出手机LCD,LCM模组、PCB板上芯片应力应变等,可以为进一步改进结构设计提供理论依据,在提高可靠性、降低产品的损坏率、压缩成本方面起到显著的作用。



除了跌落分析,CAE仿真在手机散热分析、钢球冲击分析、挤压分析、模流分析等各方面都可以发挥重要作用。欢迎上【元王仿真云】查询更多行业案例!
