仿真无处不在丨看一粒胶囊是怎样破壳而出的

发布者:admin   发布时间: 2020-08-10 浏览次数:

 人生病总是免不了吃药,但你有意过药丸的包装吗?一粒小小的药丸凝聚的是医学智慧的结晶,但药丸的封装也不可忽略,其中也蕴含着大学问。

铝塑药板是比较常见的封装方式,廉价而大量生产,药板的铝膜必须易于打开、一次性使用、防篡改,且运输时不被破坏。可以通过仿真来解决封装、解封过程中存在的问题,优化产品,从而大量节省成本、提高生产效率。医疗行业里确实已经有一些厂家在用Abaqus模拟药丸的封装、解封。



Abaqus药丸解封性能预测



模型主要包括铝膜、胶囊和塑料板,铝膜虽然很薄,但是金属材质决定其厚度截面上具有一定的抗弯性能,因此不宜采用膜单元,模型中所有部件都采用壳单元来划分网格。

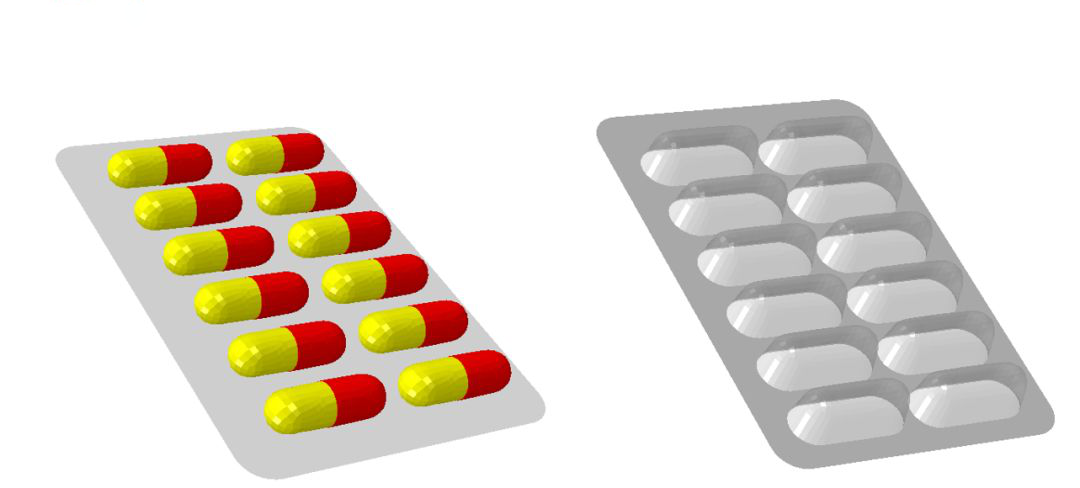

几何模型主要部分:铝膜+胶囊+塑料板



材料都采用弹塑性本构,并考虑铝膜的失效,通用接触,并用0.1MPa的压强作用于塑料板的药室外壁(Amp=Smooth Step1s),同时考虑手持药板的挤压变形,分析总时长2s

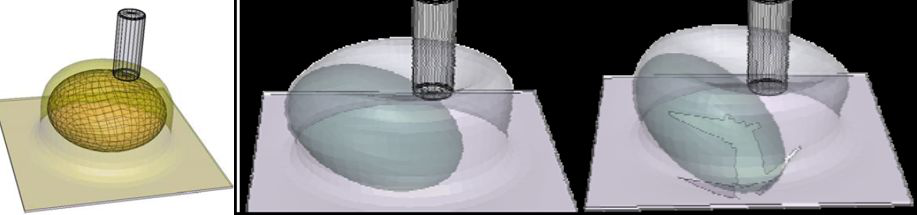

铝膜顶破过程

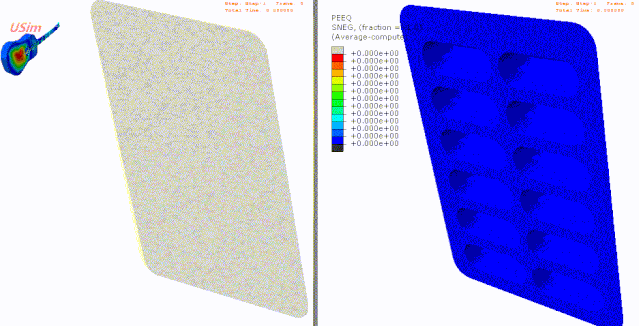

铝膜即将顶破时的接触压力

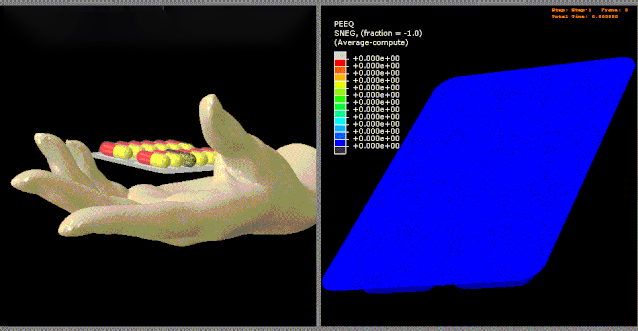

胶囊解封



其实任何产品的设计都是暗藏玄机的,而CAE仿真已经无处不在,助力产品设计不断优化,寻求最优解,在医疗、航空航天、电子电器、机械重工等各领域的产品设计中发挥着越来越重要的作用。
