无线蓝牙耳机有限元分析

发布者:admin   发布时间: 2019-02-18 浏览次数:

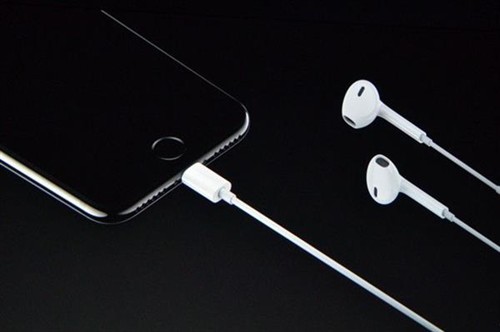

 随着智能手机的快速发展,方正的显示屏被刘海屏取代,可换电池的手机设计被“反人类”的不可拆卸电池取代,好用的3.5mm耳机孔被充电耳机二选一的数据接口取代……每一次变革都足以让我们的选择恐惧症复发。 对于经常用手机看视频、听音乐的朋友们来说,耳机孔的消失尤其不可饶恕。

然而,不管是iPhone还是Android手机,放弃3.5mm耳机孔都是势在必行的事,我们无法反抗,只能转向蓝牙耳机的怀抱。尽管最早的蓝牙耳机仅仅只能用来接听电话,然而最新的蓝牙耳机已经日臻成熟,几乎可以完成我们所有的多媒体娱乐需求。

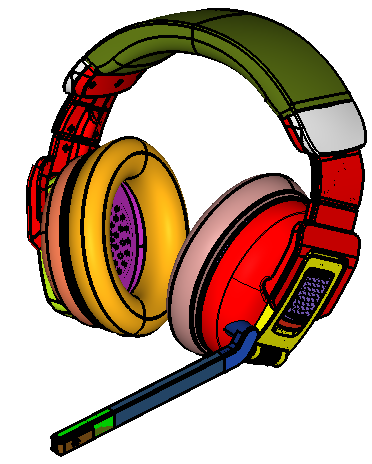

头戴式蓝牙耳机是块头最大的蓝牙耳机,能够容纳尺寸更大的单元、更多的电路、更大的电池等,这类耳机普遍音质不错,甚至有个别耳机还支持降噪功能。如果你想买到功能最齐全的蓝牙耳机,头戴式蓝牙耳机肯定是你最佳的选择。头戴式蓝牙耳机的结构强度也是用户关注的问题,元王通过有限元仿真分析某头戴式无线蓝牙耳机的结构强度,对产品设计模型进行了验证,并为产品进一步优化设计提供理论依据。



分析背景

条件:在两耳塞处各施加一个位移(16mm),使其向两侧打开。

问题:底部中间挂链是否断裂。



FEA模型

分析结果

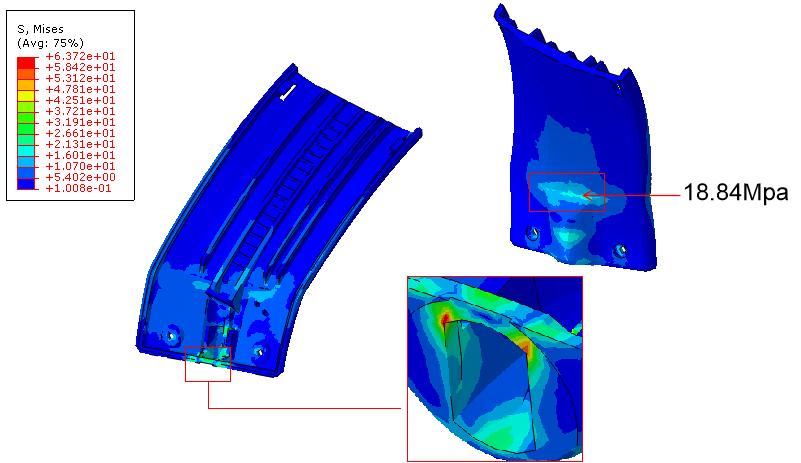

底部中间挂链最大等效应力为63.72Mpa,低于材料屈服强度66Mpa。

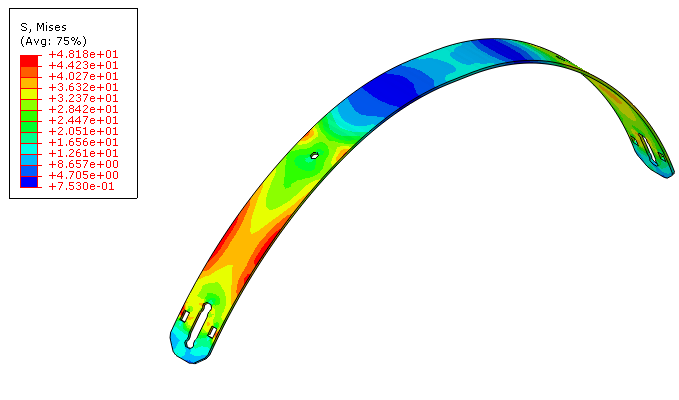

头部支撑弹片最大等效应力为48.18Mpa,低于材料屈服强度1034Mpa。

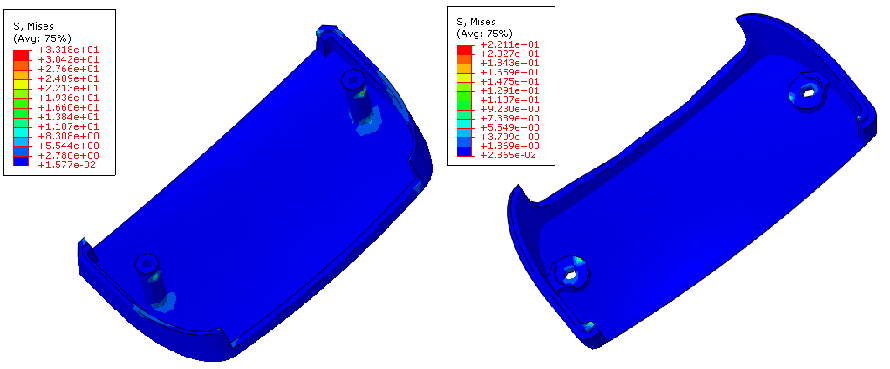

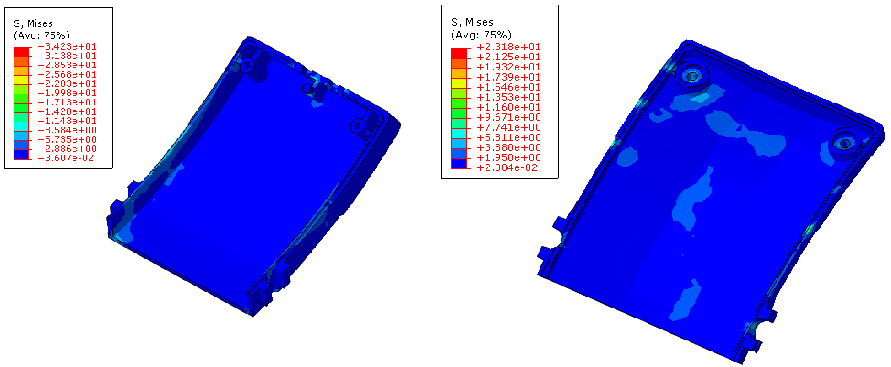

海绵盖片最大等效应力为33.18Mpa,低于材料屈服强度54Mpa。

外顶/底部中间挂链最大等效应力为34.23Mpa,低于材料屈服强度54Mpa。

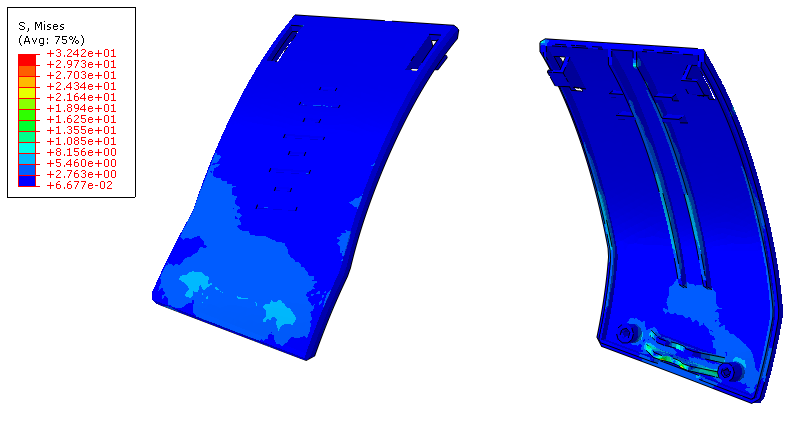

左/右顶部中间挂链最大等效应力为32.42Mpa,低于材料屈服强度54Mpa。

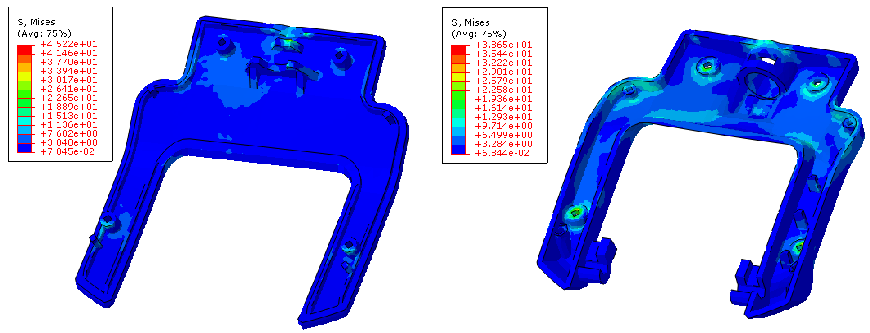

顶/底部中间耳机挂链最大等效应力为45.22Mpa,低于材料屈服强度54Mpa。




结果汇总

分析结果表明,各部件最大等效应力均低于其材料屈服应力。

Item

最大等效应力(Mpa)

材料屈服强度(Mpa)

底部中间挂链

63.72

66

头部支撑弹片

48.18

1034

海绵盖片

33.18

54

外顶/底部中间挂链

34.23

54

左/右顶部中间挂链

32.42

54

顶/底部中间耳机挂链

45.22

54
