汽车仪表板热仿真实例

发布者:admin   发布时间: 2017-06-05 浏览次数:

 汽车仪表盘PCB板的散热是汽车行业在可靠性设计中经常会遇到的问题,通过CAE仿真指出PCB板里各组件的温度,热流道等,为进一步改进结构设计提供了理论依据,为汽车行业在提高可靠性、降低产品的损坏率、压缩成本方面起到了显著的作用。



分析概述



汽车仪表盘的设计是否满足要求,产品的温度是否在安全系数内?我司通过CAE仿真分析来确定产品温度上升的空间以及最大温度的组件的情况,检测产品的可靠性。



使用软件


Flotherm

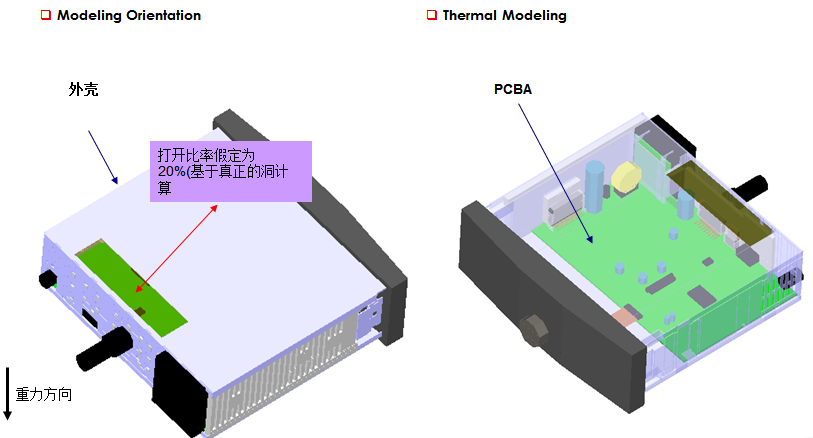

仿真模型:

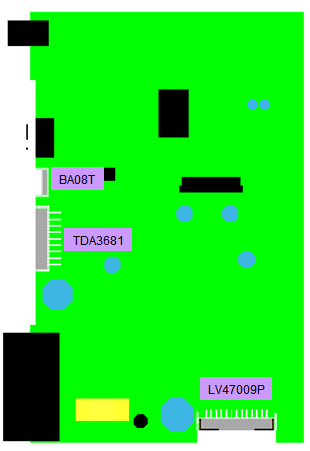

汽车仪表板热仿真实例



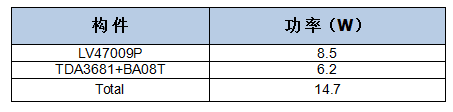

汽车仪表板热仿真实例



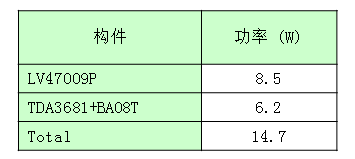

汽车仪表板热仿真实例



汽车仪表板热仿真实例



分析结果

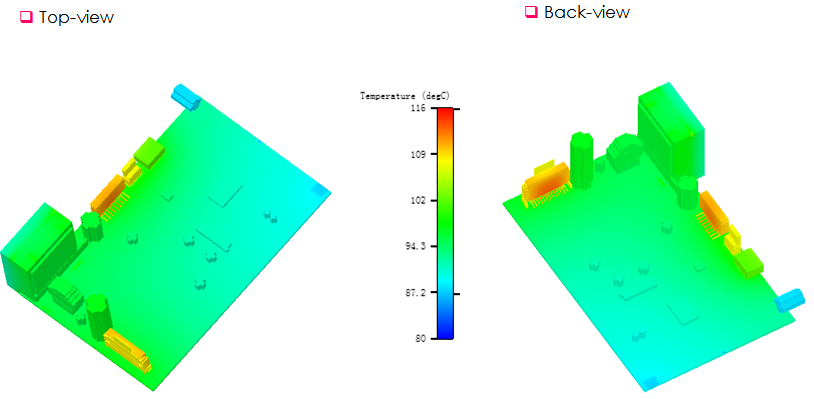

PCBA表面温度分布(在分部装配工作时)



汽车仪表板热仿真实例

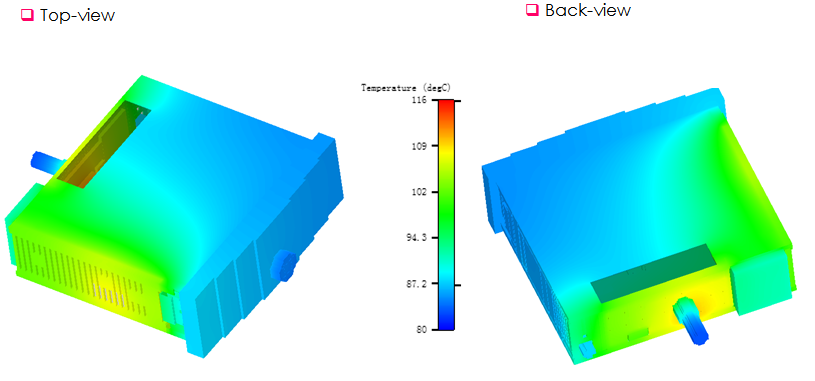

外壳表面温度分布(在分部装配工作时)



汽车仪表板热仿真实例

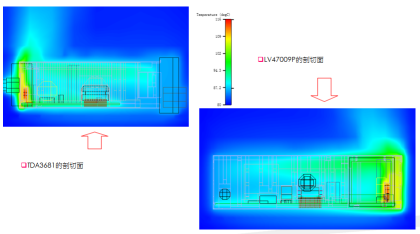

剖切面温度 (在分部装配工作时)



汽车仪表板热仿真实例



结论:


1. 最高结温在LV47009上是 115摄氏度;



2. 热模拟、散热器的温度上升是大约在30摄氏度到80摄氏度;



3. 经过分析发现产品的所有组件都满足最低热要求,热性能良好。
