双色射出成型的充填是由两个料桶分别控制而成，两个料桶有各自进胶的位置、材料以及流量剖面。以下步骤为在Moldex3D中，设定两个进胶位置以及个别的材料和流量剖面步骤：

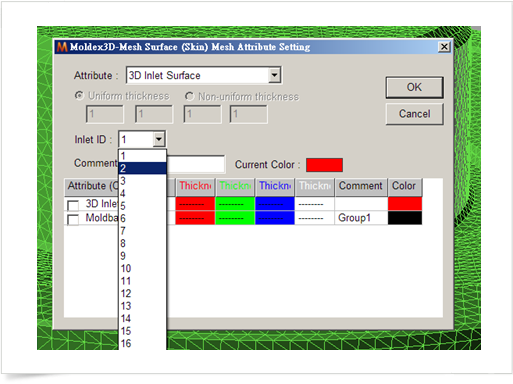

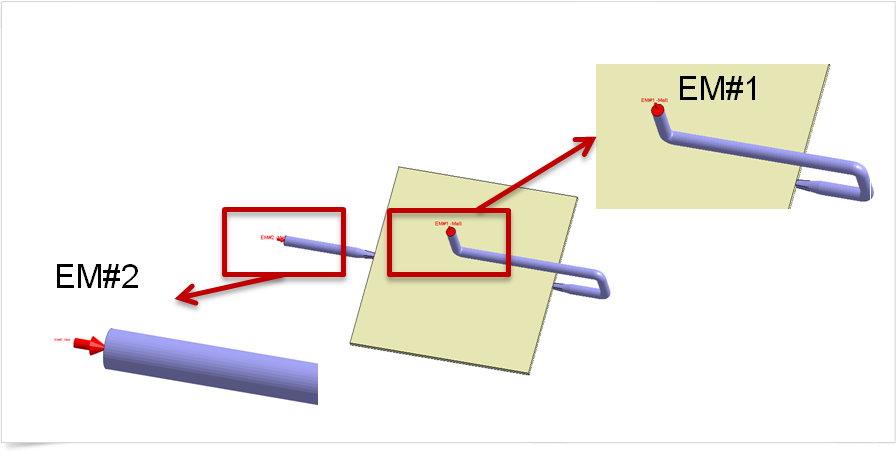

建置网格时，先指定第一组材料浇口为”Inlet ID1”以及第二组材料为 “Inlet ID2”

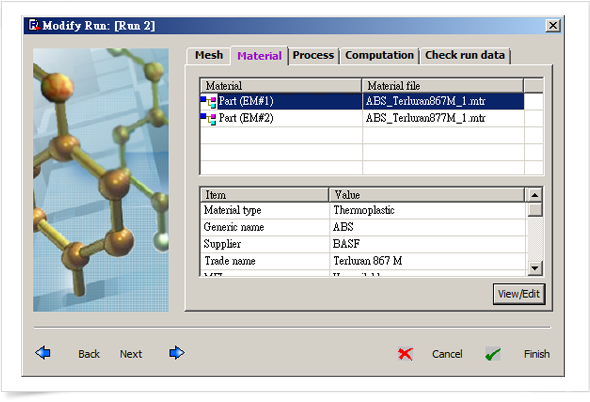

在参数设定时，指定第一组材料为 “Part (EM#1)”以及第二组材料为”Part (EM#2)”

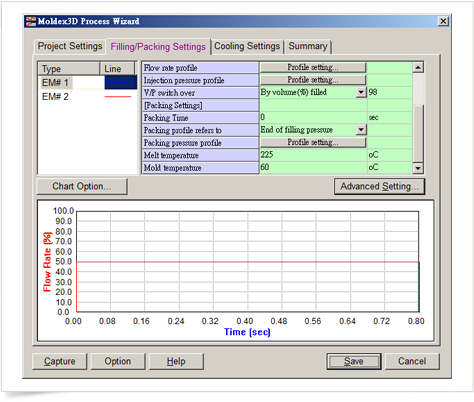

于充填及保压设定下，分别设定充填和保压参数

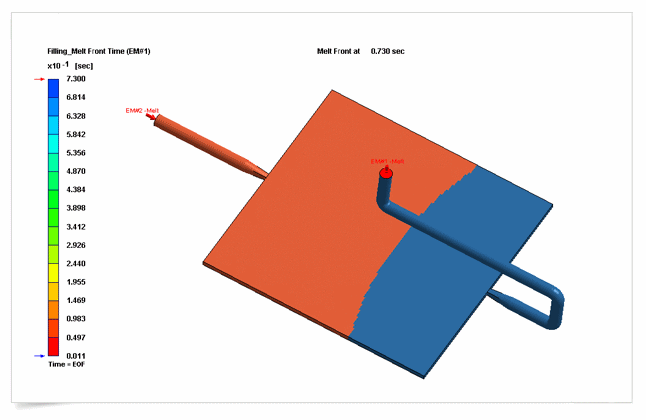

后处理即可显示个别材料的流率结果
Bi-Injection Demo
当前位置：主页 > Moldex3D > Moldex3D学习资料 >
如何设定双色射出中的两种熔胶双色射出成型的充填是由两个料桶分别控制而成，两个料桶有各自进胶的位置、材料以及流量剖面。以下步骤为在Moldex3D中，设定两个进胶位置以及个别的材料和流量剖面步骤： 建置网格时，先指定第一组材料浇口为”Inlet ID1”以及第二组材料为 “Inlet ID2”
在参数设定时，指定第一组材料为 “Part (EM#1)”以及第二组材料为”Part (EM#2)”
于充填及保压设定下，分别设定充填和保压参数
后处理即可显示个别材料的流率结果
Bi-Injection Demo |
