本例子中将展示在Radioss（bulk）中对一个支架模型进行直接瞬态动力学分析，并进行相关的结果查看等后处理。

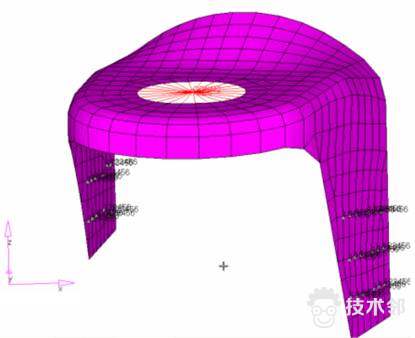

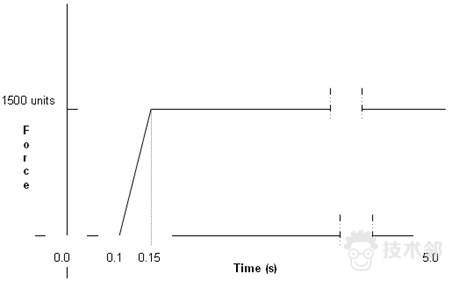

工况说明：支架底部的两条腿约束6个自由度，瞬态动载荷施加在顶部平面上，沿Z轴负向。瞬态激励为为随时间变化的力，具体曲线如下图所示。直接瞬态分析总共运行4s，800个时间步（时间步长0.005s）。考虑结构阻尼，输出孔中心位置节点的Z向位移曲线。

分析流程：

1)     创建随时间变化的动载荷

2)     建立瞬态分析的时间步长

3)     建立作用力及约束载荷集

4)     定义结构阻尼和输出设置

5)     运行计算

6)     hypergraph结果查看和后处理

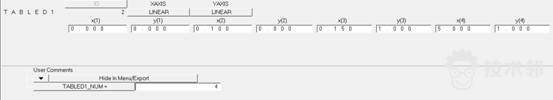

Step 1: 创建table1来定义随时间变化的载荷f(t)

    用load collectors建立table，card image选择table1，输入上图中的时间曲线。

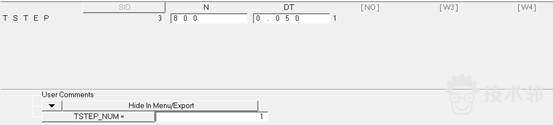

Step 2:  创建TSTEP（确定时间步长和输出间隔）

    用load collectors建立TSTEP，card image选择tstep，输入如下数据：

Step 3:  创建DAREA定义支架上表面载荷系数

    新建load collector，card image选择none，进入施加约束面板constraint，输入如下数据：

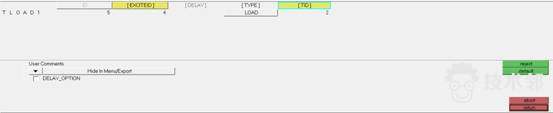

Step 4: 创建工况瞬态动力学响应激励TLOAD1

    新建load collector，card image选择tload1，EXCITEID处选择step3中的DAREA，TID处选择step1中的table1，TYPE处选择对应的激励类型，本例中为默认force。
