Moldex3D R11.0功能大升級簡易模擬3D冷卻水路

從Moldex3D R11.0 開始，可以預測3D水路中的冷卻性質，並可在eDesign中模擬非圓形截面冷卻水路。新版Moldex3D R11.0針對3D冷卻水路提供多項功能升級，大幅改善冷卻系統設計!

eDesign 專案支援匯入3D冷卻水路

Moldex3D Designer 提供eDesign使用者一個非常直覺性的3D水路建置介面，匯入3D冷卻水路的步驟如下：

1. 匯入模型和水路

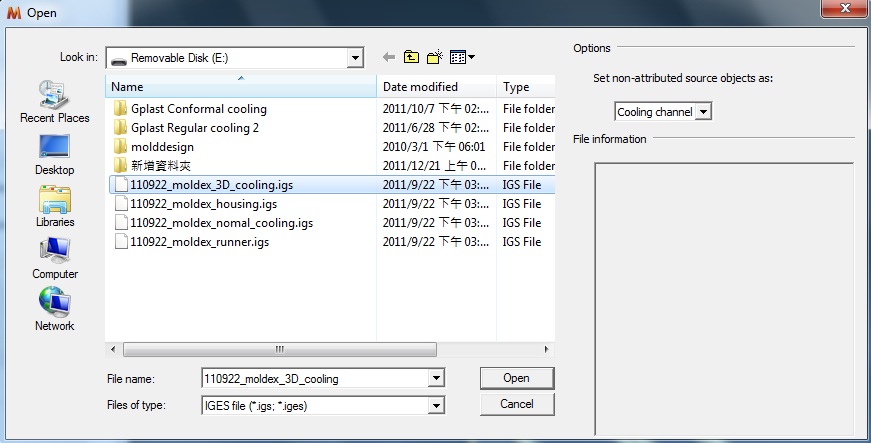

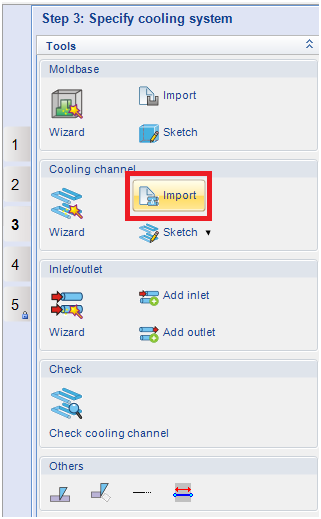

2. 點擊”Import (匯入)”圖示。支援的檔案類型有.stl, .iges, and .stp。如果檔案沒有表面網格(如：.stl 檔案)，程式會自動擷取表面，請記得將屬性設為“冷卻水路”。

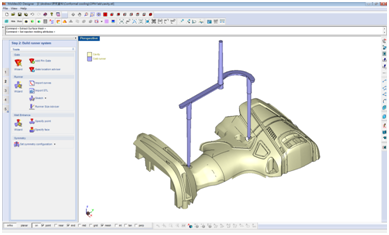

3. 藍色部分為匯入的冷卻水路，現在我們可以很輕鬆地在eDesign建置非圓形水路，其餘定義屬性步驟則照舊。

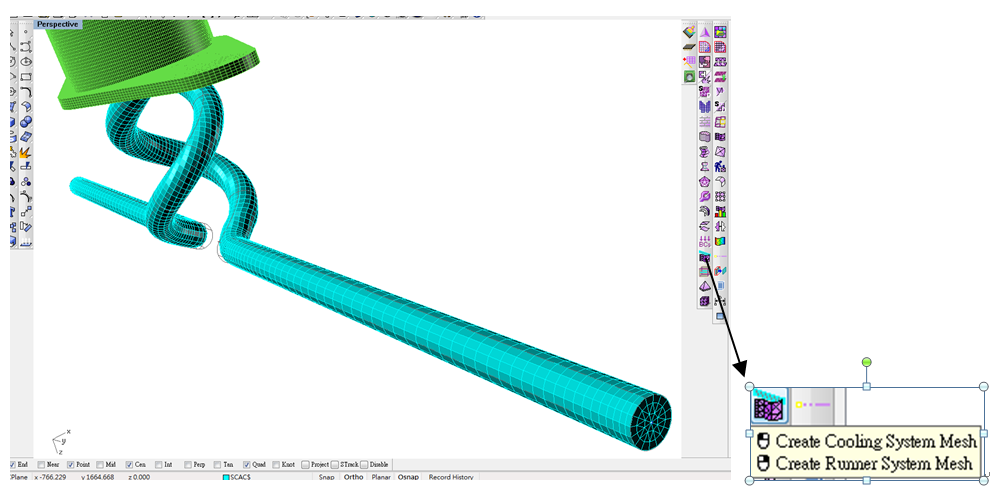

另一方面，Moldex3D Mesh 提供一個非常彈性的方式，能在Solid專案中設計複雜水路。步驟如下：

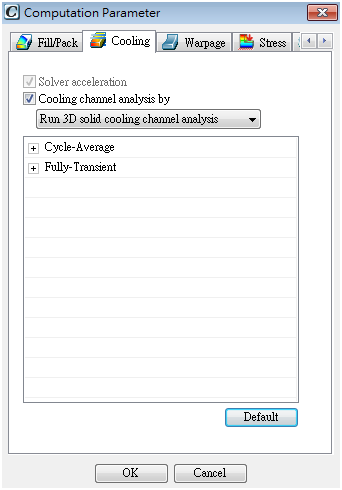

3. 在Moldex3D 製程設定中的電腦參數 (computation parameter)，在Cooling channel analysis by下設定“Run 3D solid cooling channel analysis”。

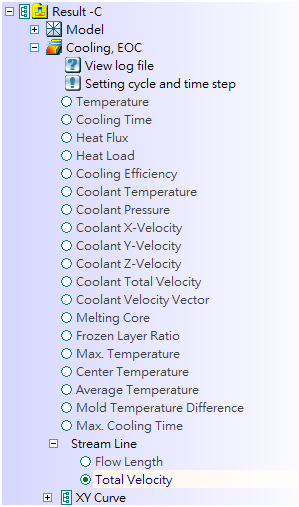

4. 從分析結果中可以了解冷卻壓力、溫度以及速度。
