客户简介
国立台湾科技大学,前身为国立台湾工业技术学院,自民国八十六年改名为国立台湾科技大学,是台湾第一所技职体系大学院校,亦为台湾最顶尖的科技大学。目前设有工程、电资、管理、设计、人文社会、精诚荣誉及智慧财产学等七个学院。台科大建校之目的为因应中华民国经济与工业迅速发展之需求,以培养高级工程技术及管理人才为目标,同时建立完整之技术职业教育体系。该校曾入选教育部的「发展国际一流大学及顶尖研究中心计划」。(数据源: www-e.ntust.edu.tw ) 大纲虽然轻量化已是当前塑料产品的制造趋势,但兼顾刚度及强度仍是必要的需求。以可降解材料而言,除减少制造过程中的碳排放外,添加纤维更可帮助强化产品结构。本案例中台科大团队选择可降解塑料聚乳酸(Poly Lactic Acid, PLA)塑料复材来进行模拟,探讨纤维配向对产品翘曲和应力的影响。 挑战

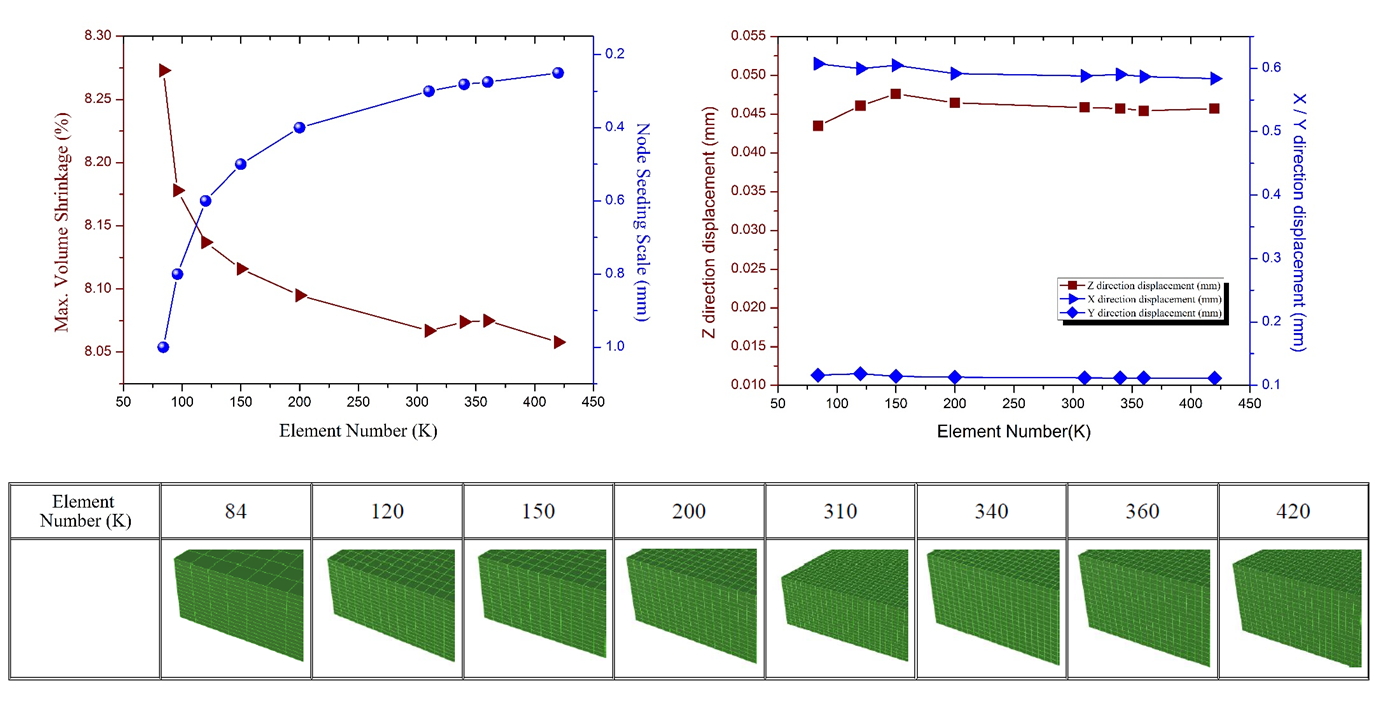

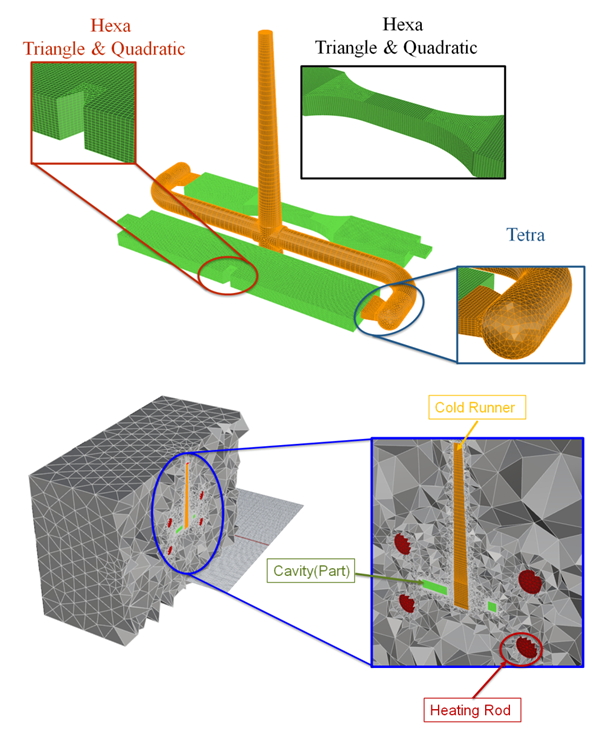

解决方案利用Moldex3D Advanced以及纤维配向模块打造网格模型(图一)、进行收敛测试(图二)并完成射出成型模拟。 图一 以Moldex3D建立网格模型 图二 元素收敛测试 效益

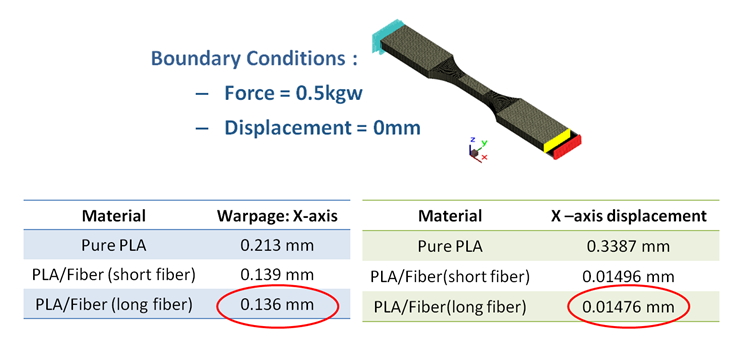

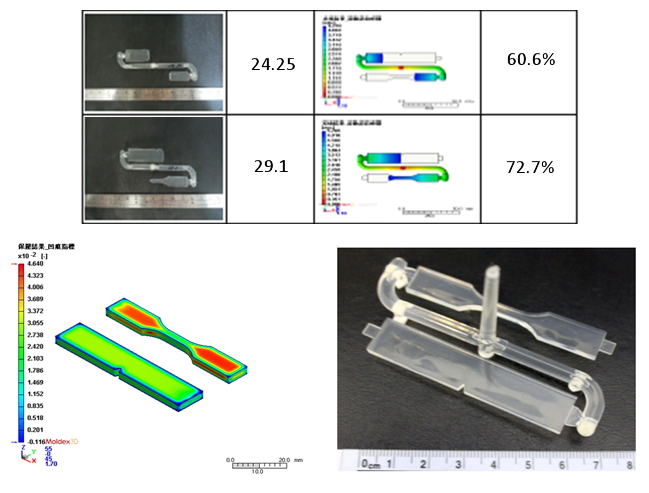

案例研究本案例为PLA产品样本之研究。PLA材料因抗冲击性差、耐热性差及结晶速率慢,因此希望藉由添加玻纤以补强上述缺点。首先透过实验验证Moldex3D的模拟准确度,得知仿真的流动特征结果与实际情形相当符合(图三)。接下来以Moldex3D分别预测添加短纤和长纤、以及塑料混炼对于抗翘曲的影响。最后再藉由ANSYS结构分析软件辅助验证Moldex3D数值准确性。 图三 Moldex3D对凹痕的模拟结果,与实验结果一致 虽已知添加纤维可增强PLA产品的结构,但何种混炼比率的材料才能达到最佳的强度,仍是未知。台科大团队发现Moldex3D能够精准预测纤维配向,模拟结果也可透过Moldex3D FEA接口功能模块输出到ANSYS进行结构分析。 将玻璃纤维添加至纯PLA中,可提高产品强度。仿真结果也显示,比起短纤,长纤更能有效改善变形(图四)。

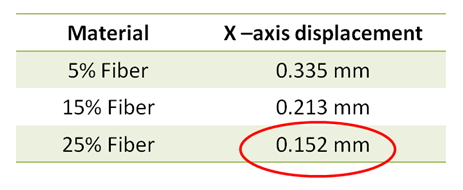

当玻纤添加越多时,翘曲变形量就会降低。本案例中,玻纤浓度为25%时产品变形量最低(图五)。

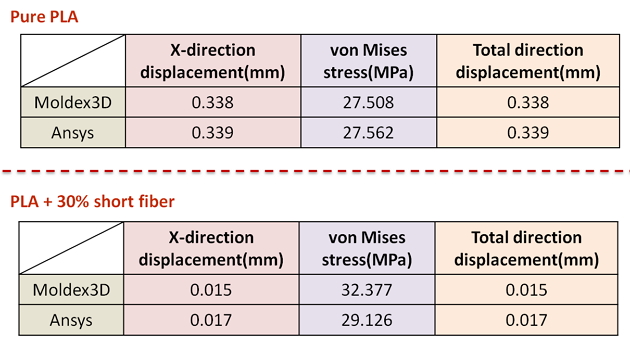

接下来用ANSYS来验证Moldex3D的翘曲和应力分析,二者的结果非常相近(图六)。 图六 Moldex3D和ANSYS的模拟结果验证 结果从Moldex3D的使用经验中可获知,在不同变量下,纤维对产品的影响都能够有效预测。透过Moldex3D FEA接口功能模块,用户能够输出纤维配向结果至ANSYS进行结构分析,获得更精准的结构分析结果,是非常强大且可靠的工具。本案例的研究,将能帮助加速PLA复材在行动装置外壳的应用。 |
